NPX1GEN3 · −47 dBm posible · Guadalajara

NPX1GEN3 en zonas urbanas

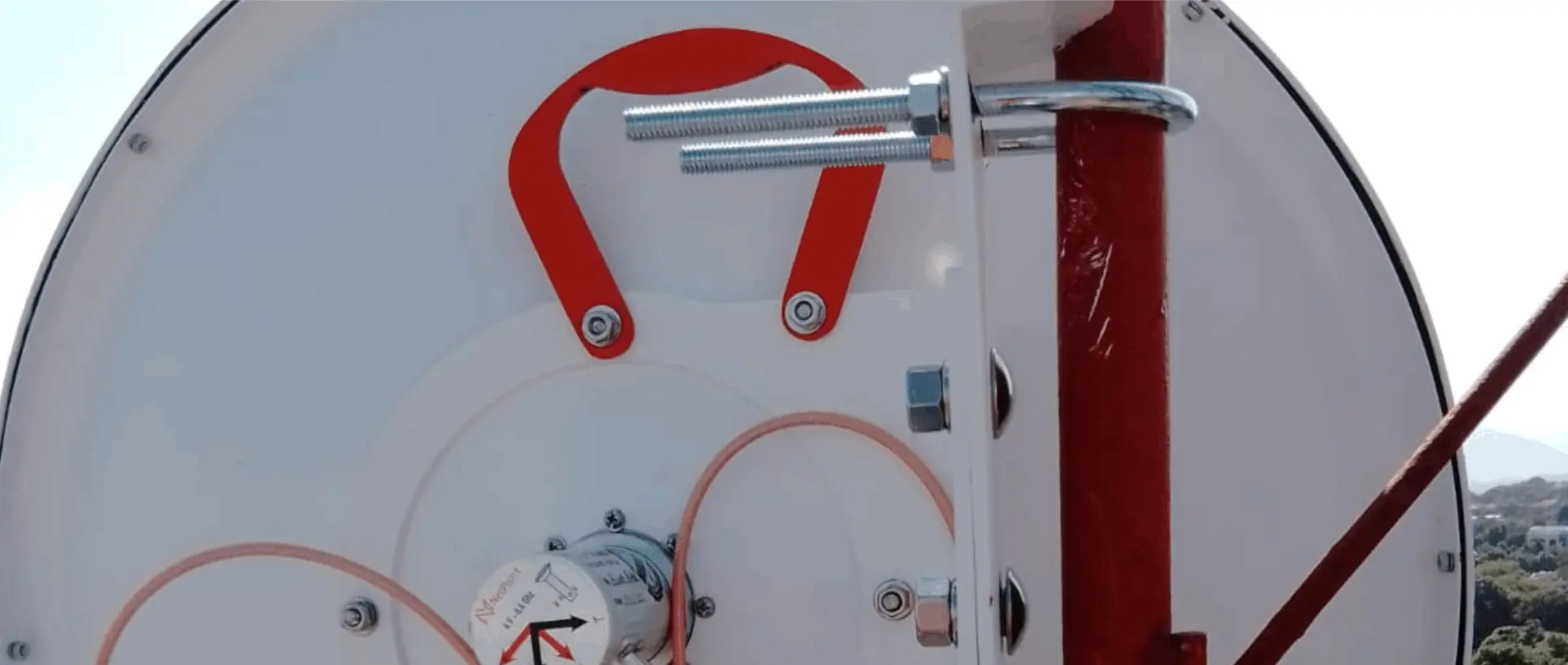

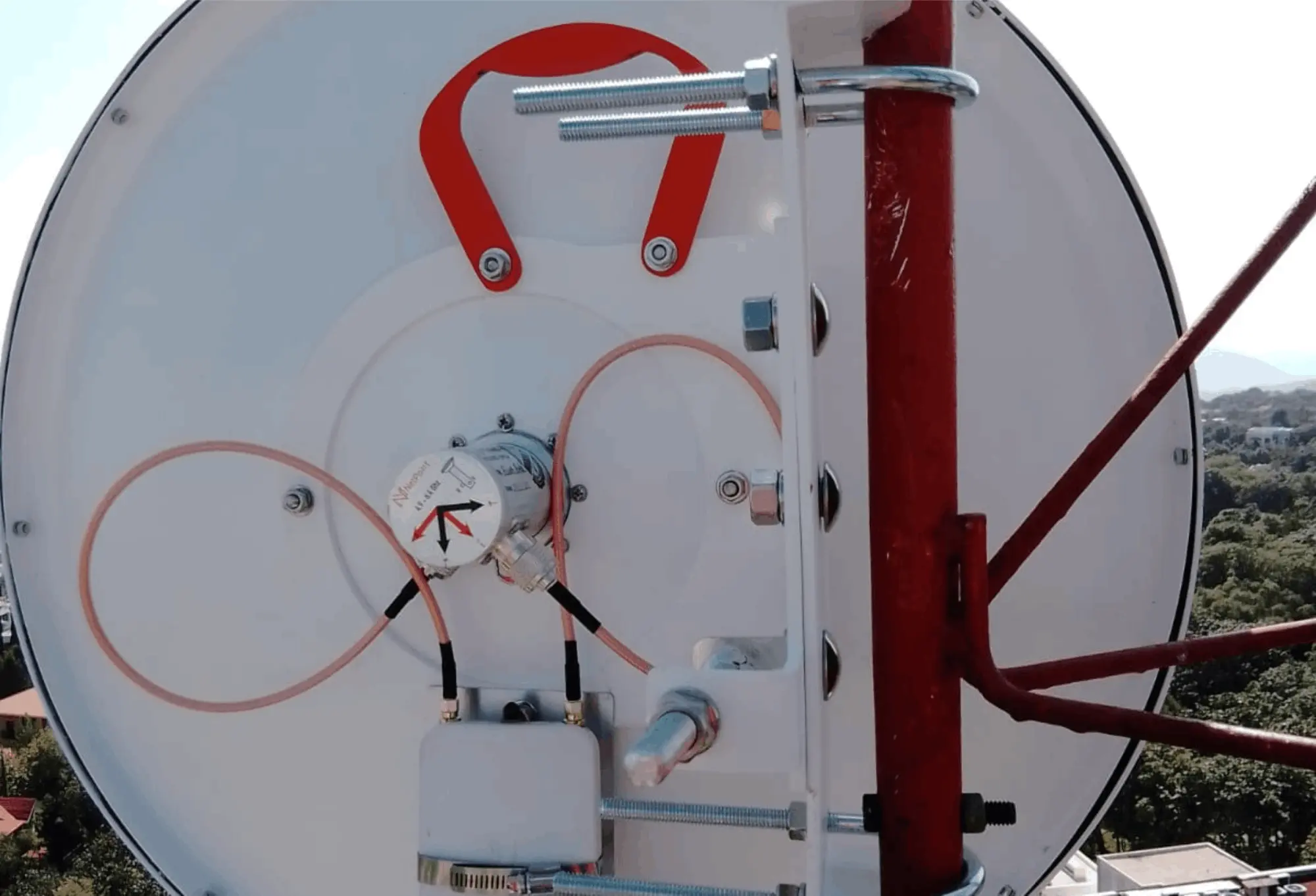

En la ciudad de Guadalajara desde el Cerro del Palomar, en el C5 del Estado de Jalisco se realizo un enlace a una distancia de 15 km para abastecer cámaras de videovigilancia.

Resultados NPX1GEN3 en el Cerro del Palomar

Sin duda los resultados de este enlace inalámbrico le otorgo al cliente un throughput de 369 - 239.95 Mbps en la combinación de la antena NPX1GEN3 y el radio Ubiquiti Rocket Prism 5ACGEN2

Costo - beneficio

Alta directividad : Al ser un enlace de tipo urbano el reto siempre va ser la interferencia por lo cuál hay que mantener un enlace de alta calidad y generar una comunicación estable.

El nivel de señal : Para poder obtener un mejor resultado siempre es alcanzar los mejores niveles de señal disponible pero hoy con las nuevas actualizaciones

Costo - Beneficio : Sin duda una de los grandes aciertos de NetPoint en la generación GEN3 es mantener un costo competitivo ya que se optimizan: resultados, costos de operación y bajo mantenimiento.

Resumen

Un nuevo diseño de antenas NPX1GEN3 en zonas urbanas En la ciudad de Guadalajara desde el Cerro del Palomar, en el C5 del Estado de Jalisco se realizo un enlace a una distancia de 15 km para abastecer cámaras de videovigilancia.

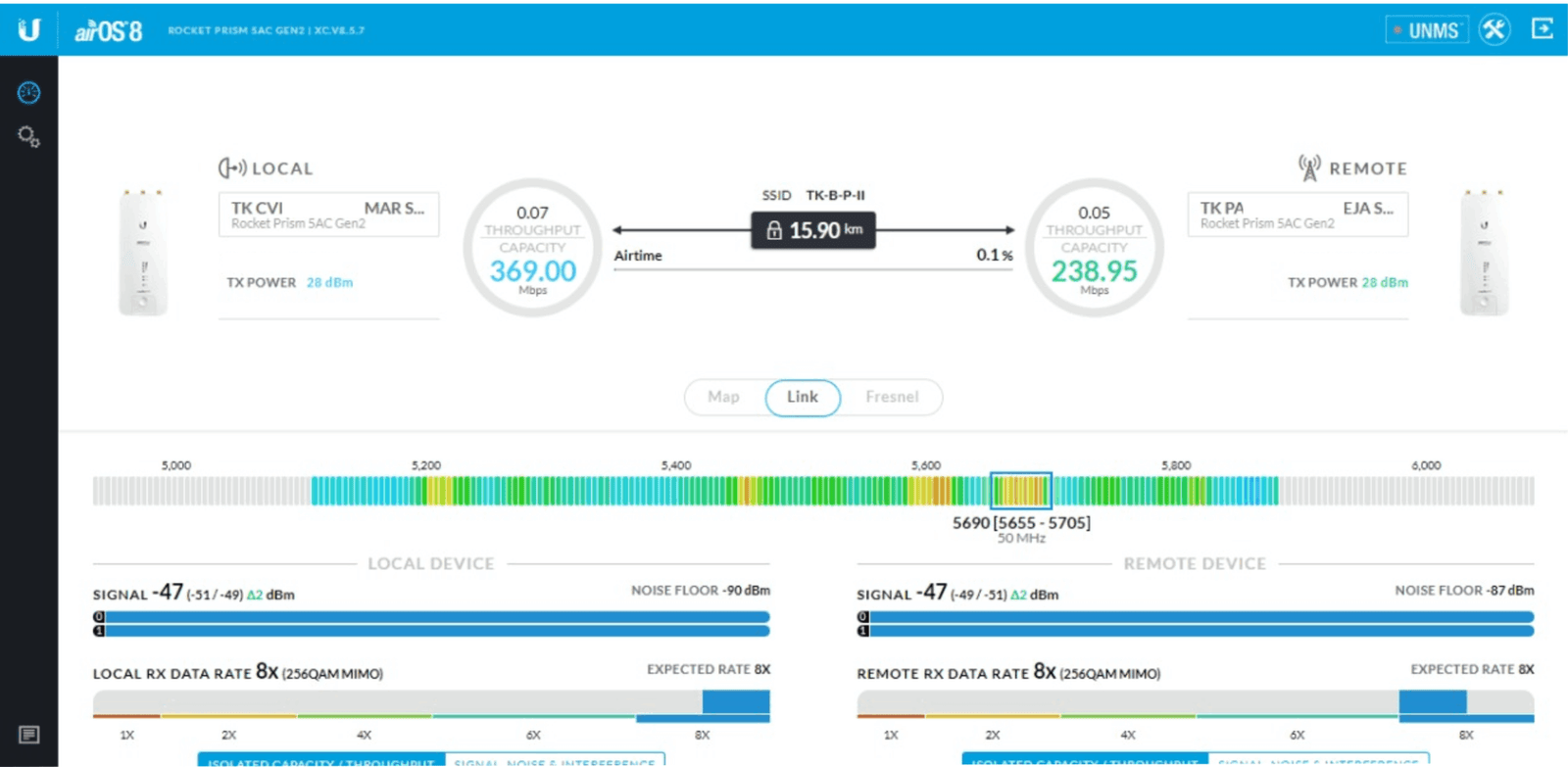

Dashboard airOS: -47 dBm a 15.9 km

La captura de Ubiquiti airOS 8 (XC.V8.5.7) con Rocket Prism 5AC Gen2 en ambos extremos muestra distancia 15.90 km, frecuencia 5690 MHz (rango 5655–5705 MHz) y canal de 50 MHz.

Señal local y remota en -47 dBm (cadenas ~-49 a -51 dBm, Δ2), noise floor -90 / -87 dBm, modulación RX 8x (256QAM MIMO) en ambos lados. Capacidad reportada: 369.00 Mbps local y 238.95 Mbps remota. Airtime 0.1%.

• Distancia: 15.90 km
• Señal: -47 dBm en ambos extremos
• Frecuencia: 5690 MHz · Canal 50 MHz
• Modulación: 8x (256QAM MIMO)
• Capacidad: 369.00 / 238.95 Mbps
