Se concretó un enlace punto a punto (PTP) de ultra larga distancia conectando los sitios EMISOR-COSTA1 y RECEPTOR-COSTA1 a una distancia total de 112.04 km. Para mantener estabilidad operativa, baja latencia y alta modulación en esta distancia, se desplegó la combinación de antenas parabólicas de alto rendimiento NetPoint NPX64 junto con las radios Cambium Networks ePMP Force 4600C en la banda no saturada de 6 GHz (Wi-Fi 6E / 802.11ax).
El enlace alcanzó un Throughput agregado de 1.15 Gbps (1,156.971 Mbps real en prueba UDP/TCP con paquetes de 1500 bytes), manteniendo niveles de señal estables y margen SNR por encima de los 35 dB.
1. Parámetros de Operación y Entorno RF
Distancia del enlace: 112.04 km
Frecuencia central de operación: 6515 MHz (Banda extendida 6 GHz)
Ancho de canal: 80 MHz (subcanales Primary/Secondary 20/40/80 MHz balanceados)
Modos / Hardware:
Antenas: NetPoint NPX64 (alta ganancia y directividad para mitigación de ruido lateral)
Radios: Cambium Networks Force 4600C (Firmware v5.6.0)
SSID del enlace: EC1

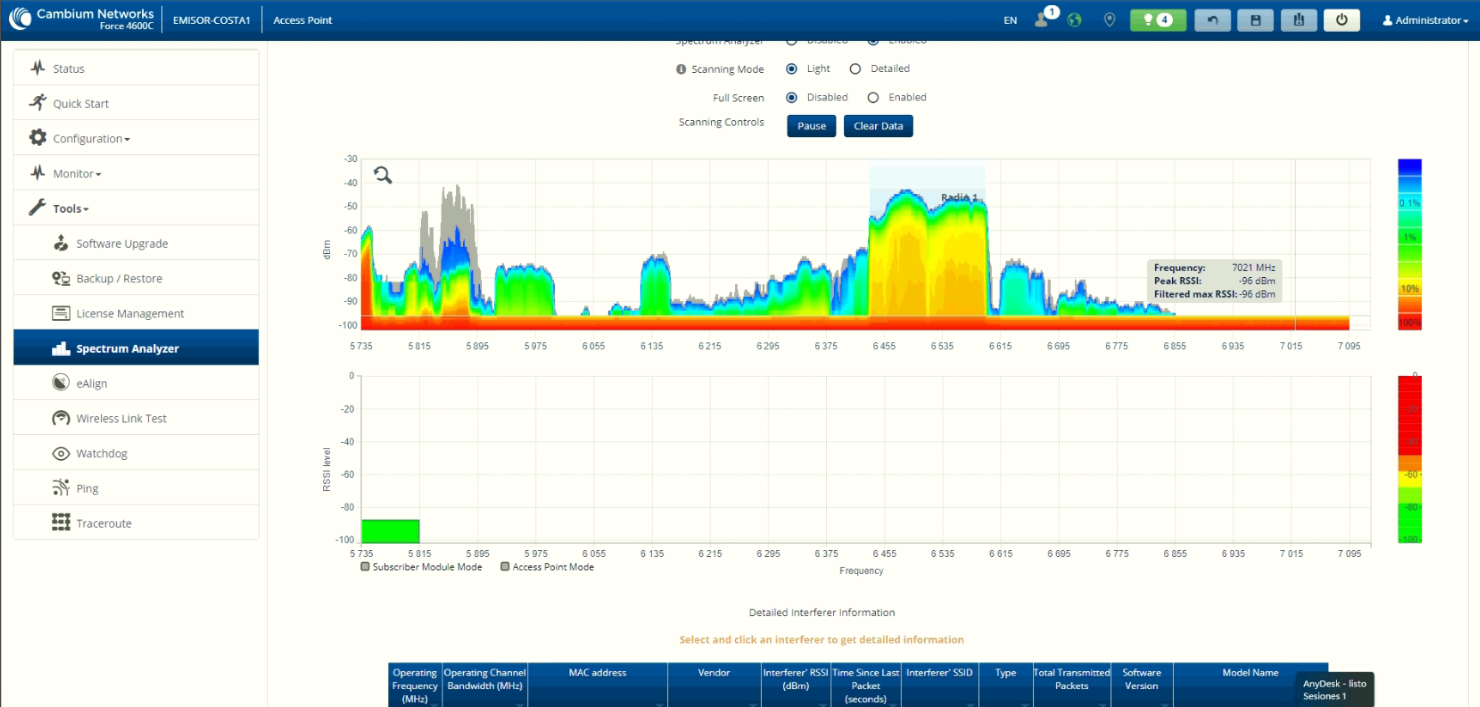

Análisis de Espectro (Spectrum Analyzer)
El análisis espectral en tiempo real realizado en el sitio transmisor mostró un piso de ruido sumamente limpio alrededor de la ventana de 6455 MHz a 6615 MHz, con valores de Peak RSSI manteniéndose en los -96 dBm. Esto permitió seleccionar la frecuencia central de 6515 MHz sin presencia de interferencia co-canal o adyacente significativa, sacando el máximo provecho a la banda limpia de 6 GHz.

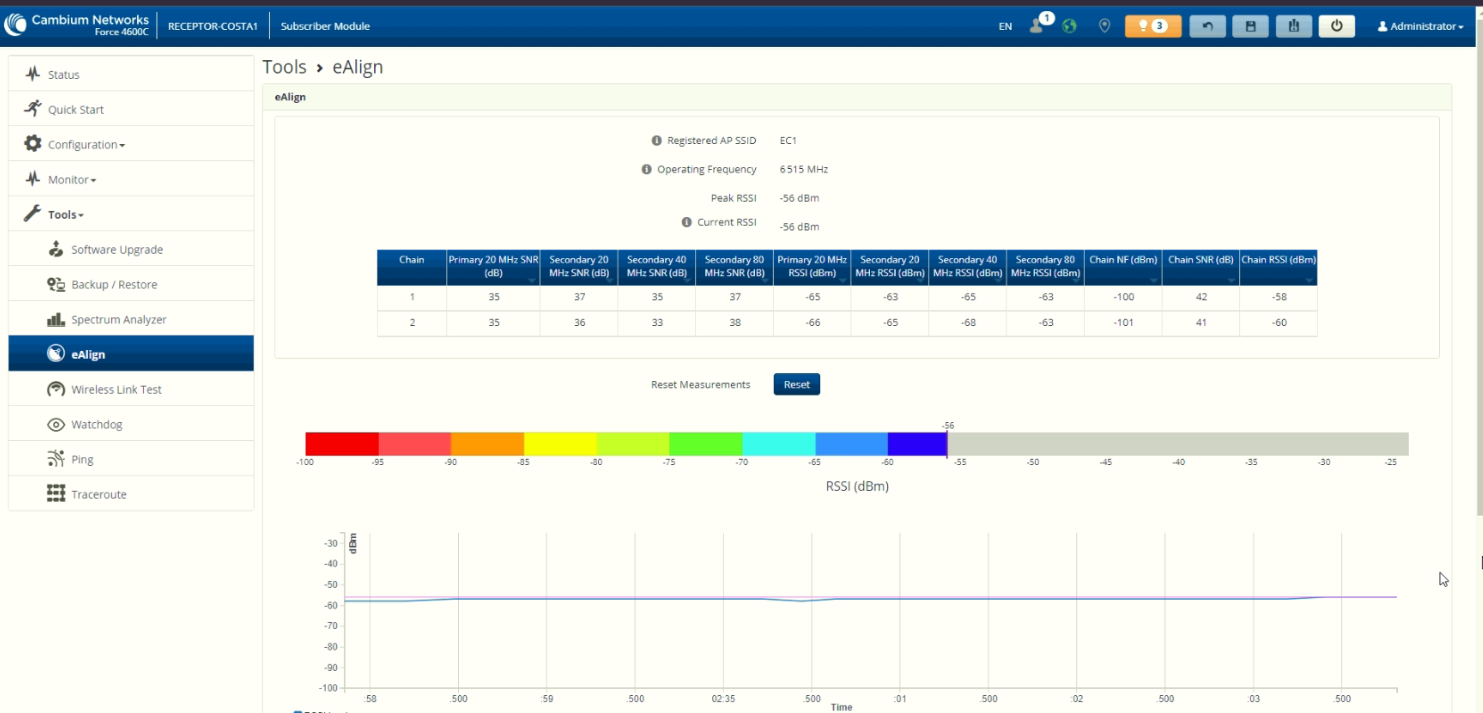

2. Telemetría de Radiofrecuencia y Alineación (eAlign)
Gracias a la precisión de la alineación y la ganancia del arreglo de antenas NetPoint NPX64, se obtuvieron niveles RF óptimos para un trayecto superior a los 100 km:
RSSI General (Downlink / Uplink): -56 dBm / -61 dBm (picos de -56 dBm a -62 dBm registrados en telemetría de suscriptor)
SNR (Relación Señal a Ruido):
Downlink: 45 dB
Uplink: 40 dB
Balance por Cadena (Chain Balance - eAlign):
Cadena 1 (V/H): Primary 20MHz SNR: 35 dB | Secondary 80MHz SNR: 37 dB | RSSI: -58 dBm | Noise Floor: -100 dBm
Cadena 2 (V/H): Primary 20MHz SNR: 35 dB | Secondary 80MHz SNR: 38 dB | RSSI: -60 dBm | Noise Floor: -101 dBm
Diferencia entre cadenas: < 2 dB, lo que confirma una polarización cruzada y alineación física óptima en ambos extremos.

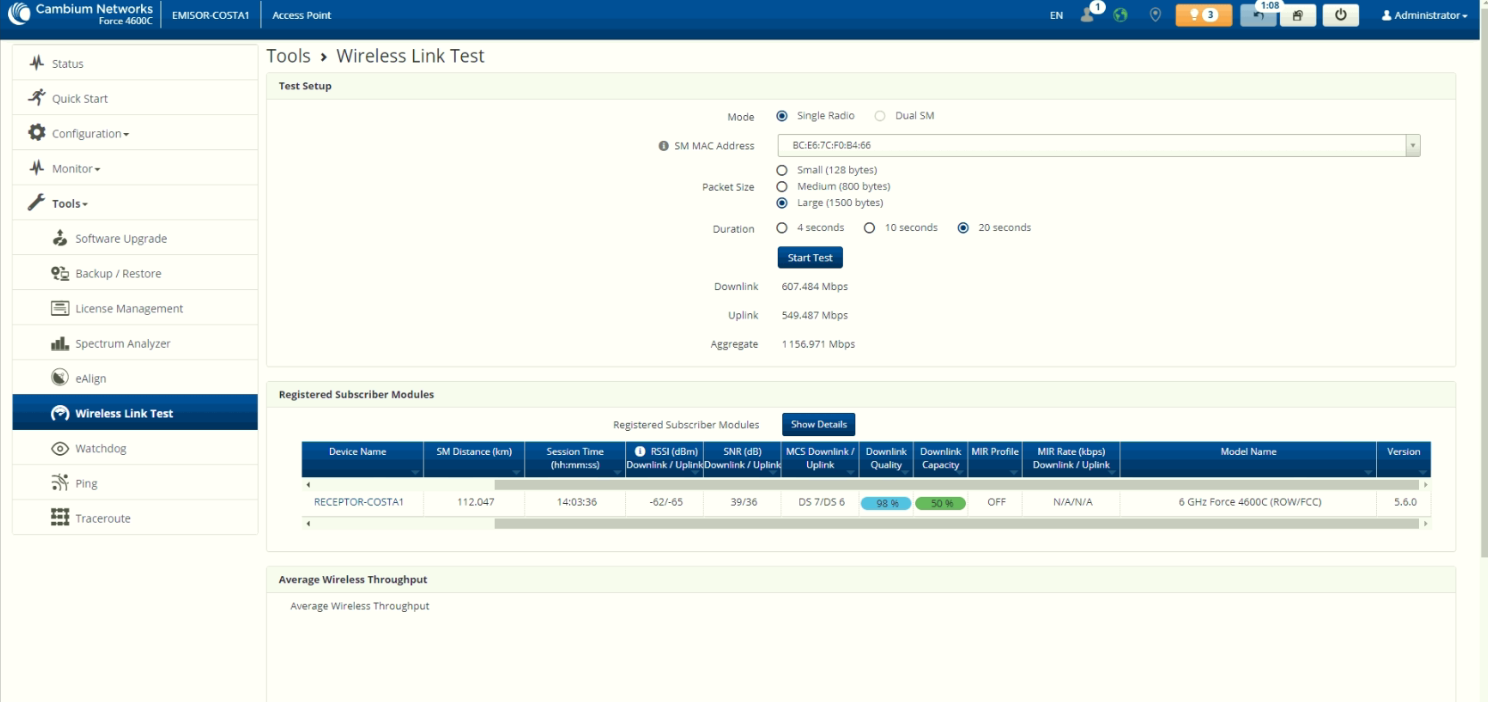

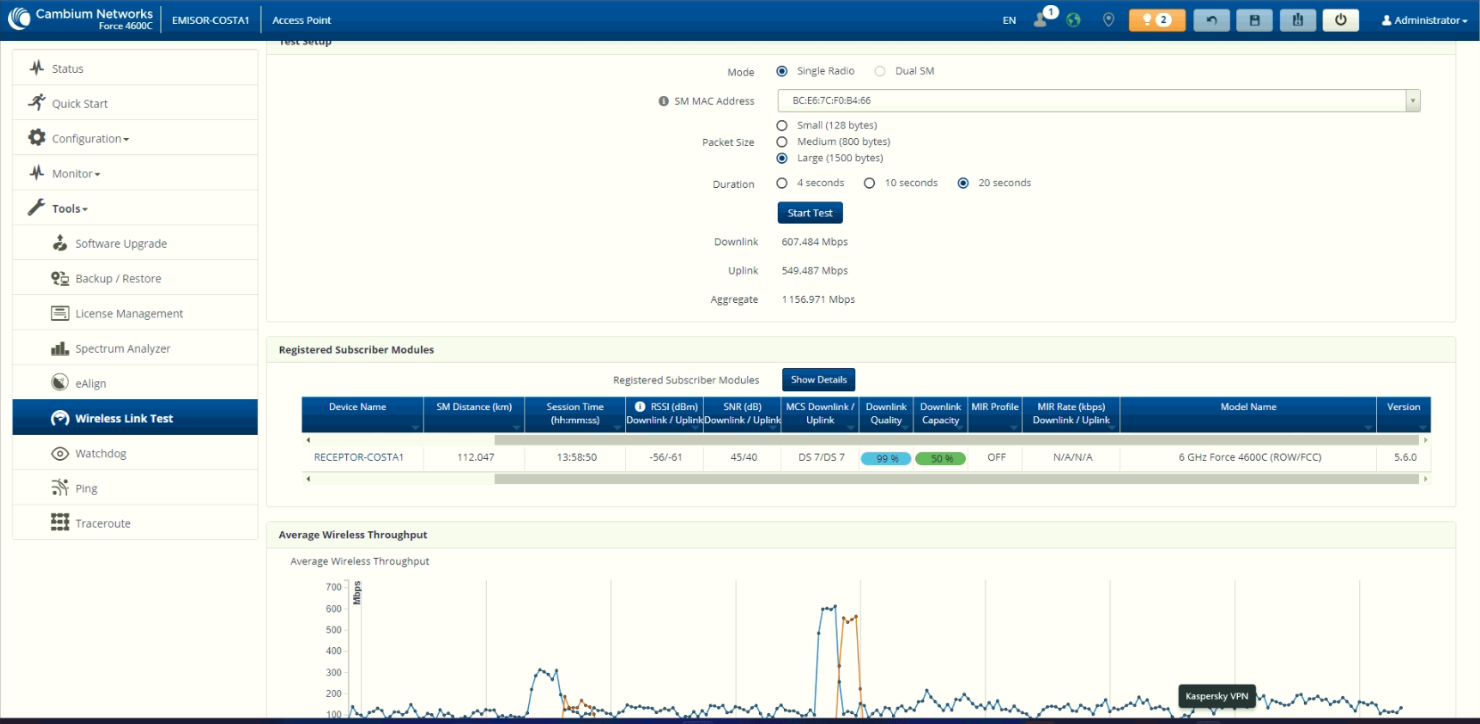

3. Desempeño y Capacidad de Tráfico (Throughput Test)
Se ejecutaron pruebas continuas de capacidad de transmisión utilizando paquetes de tamaño completo (1500 bytes Large Packets):
Métrica de TráficoCapacidad MedidaDownlink Throughput607.484 MbpsUplink Throughput549.487 MbpsAggregate Throughput1,156.971 Mbps (1.15 Gbps)Calidad de Enlace (Downlink Quality)99% / 98%Capacidad de Enlace (Downlink Capacity)50% (límite por perfil/configuración)

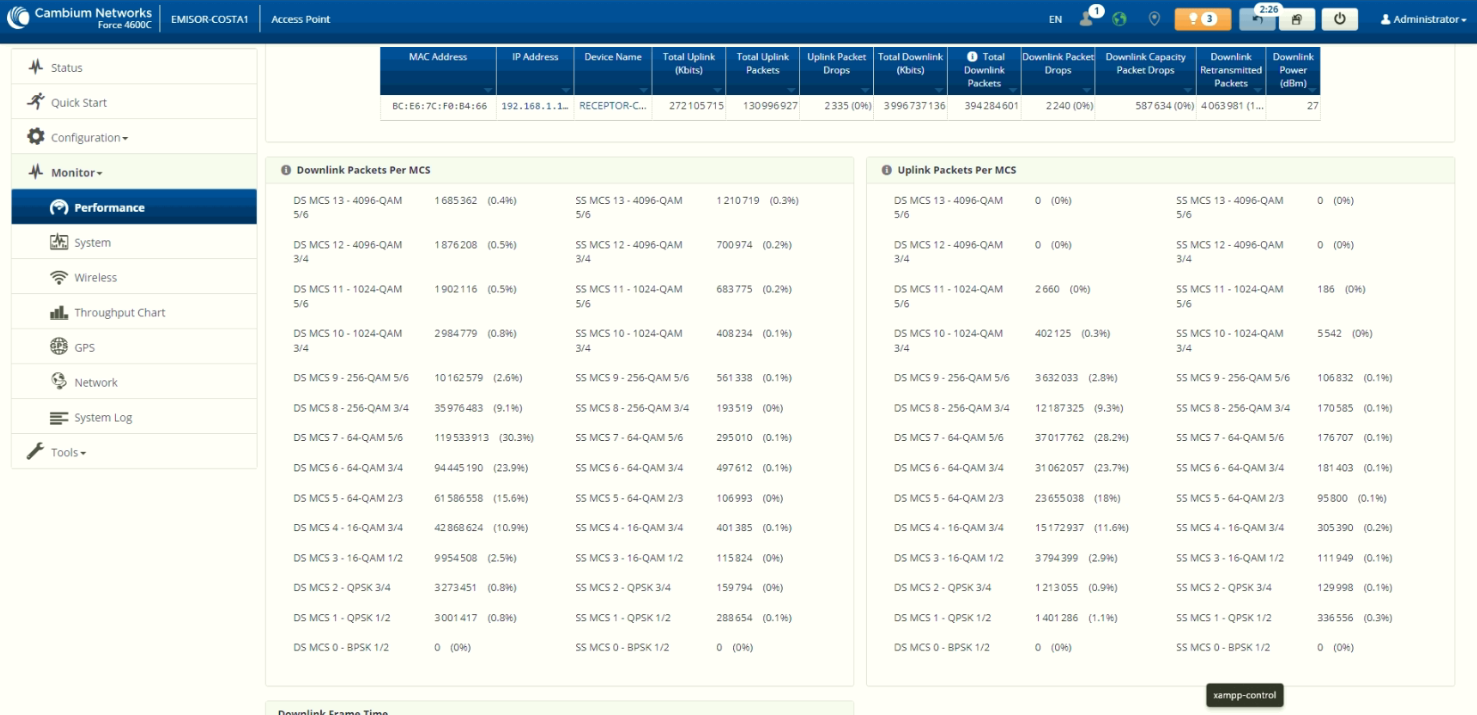

4. Comportamiento de Modulación y Tasa de Errores (MCS)
En condiciones operativas reales con flujo masivo de paquetes (centenas de millones de paquetes procesados), el enlace se mantiene de forma predominante en modulaciones altas de 64-QAM (MCS 6 y 7) y subiendo a esquemas superiores 256-QAM / 1024-QAM / 4096-QAM según la exigencia instantánea del tráfico.

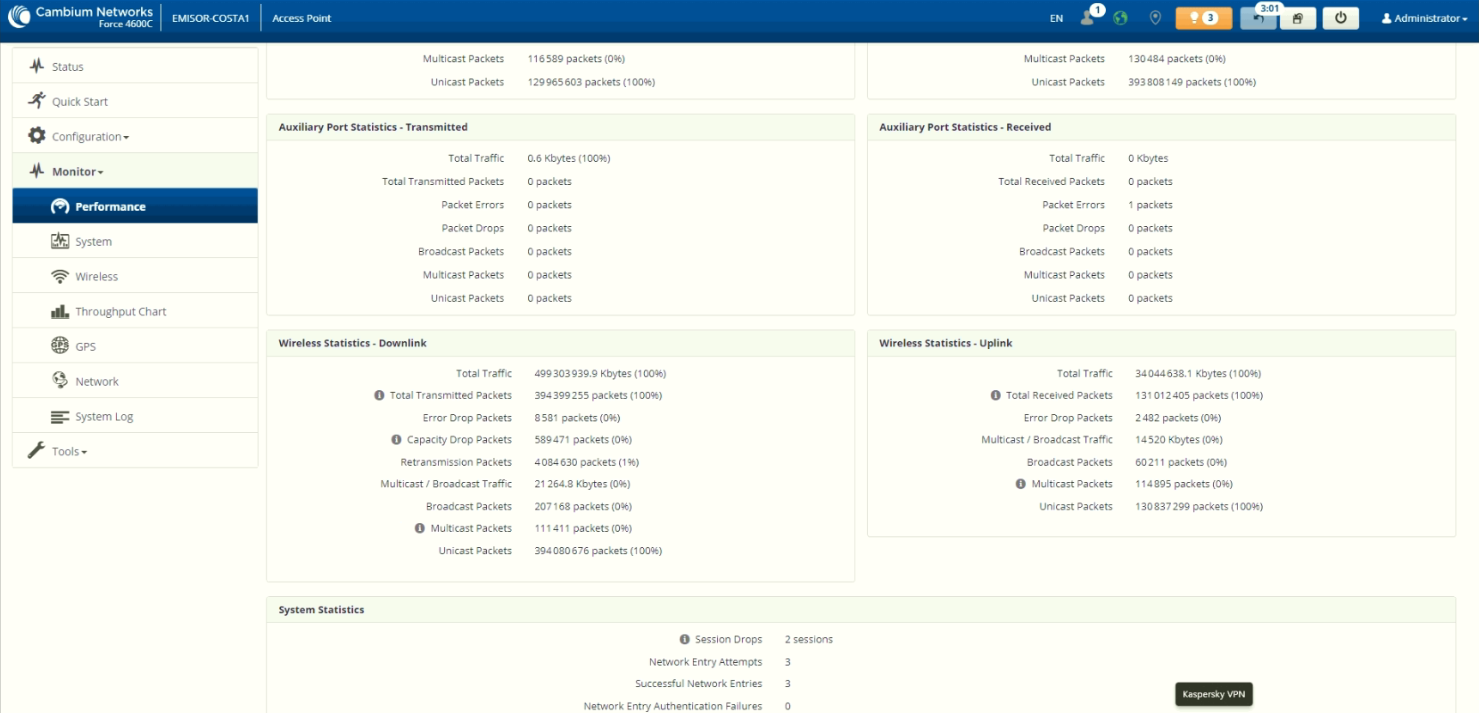

Estabilidad de paquetes:
Total Paquetes Transmitidos (DL): > 394 Millones
Total Paquetes Recibidos (UL): > 131 Millones
Tasa de drop/error por capacidad o retrasmisión: Prácticamente nula (0% Packet Errors, 0% Packet Drops en puerto auxiliar y < 1% retransmisiones acumuladas).
Conclusión
El despliegue de las antenas NetPoint NPX64 acopladas al radio Cambium Force 4600C demuestra la viabilidad técnica de transportar un ancho de banda Gigabit en distancias superiores a los 100 kilómetros sin requerir enlaces de fibra óptica. La combinación ofrece alta directividad, rechazo a fuentes de interferencia lejanas y la estabilidad de fase necesaria para sostener tasas de modulación complejas en la banda de 6 GHz, por la empresa WISPconnecting con operaciones en Nayarit y Jalisco del Ing. Hector Manuel Arenas.
