Se implementó un enlace punto a punto (PTP) de alto rendimiento en la región de Comitán, Chiapas, cubriendo una distancia de 28.63 km. El proyecto se diseñó para transportar tráfico masivo de red mediante la integración de antenas parabólicas NetPoint NP6 (ganancia configurada de 34 dBi) y radios Cambium Networks ePMP Force 4600C operando en un canal ultra ancho de 160 MHz en la banda de 6 GHz.
La solución entregó un Throughput agregado de 2.61 Gbps (1,458.478 Mbps en Downlink y 1,157.646 Mbps en Uplink medidos mediante prueba UDP/TCP con paquetes de 1500 bytes), manteniendo una calidad de enlace del 100% y un margen SNR óptimo de hasta 50 dB.
Parámetros de Operación y Entorno RF
Ubicación: Comitán, Chiapas, México
Distancia del enlace: 28.63 km
Frecuencia de operación: 6615 MHz (Banda de 6 GHz)
Ancho de canal: 160 MHz
Potencia de transmisión (Tx Output Power): 25 dBm
Modos / Hardware:
Antenas: NetPoint NP6 (Ganancia de 34 dBi)
Radios: Cambium Networks Force 4600C (Modo ePTP Slave / Bridge)
Firmware: v5.4.0

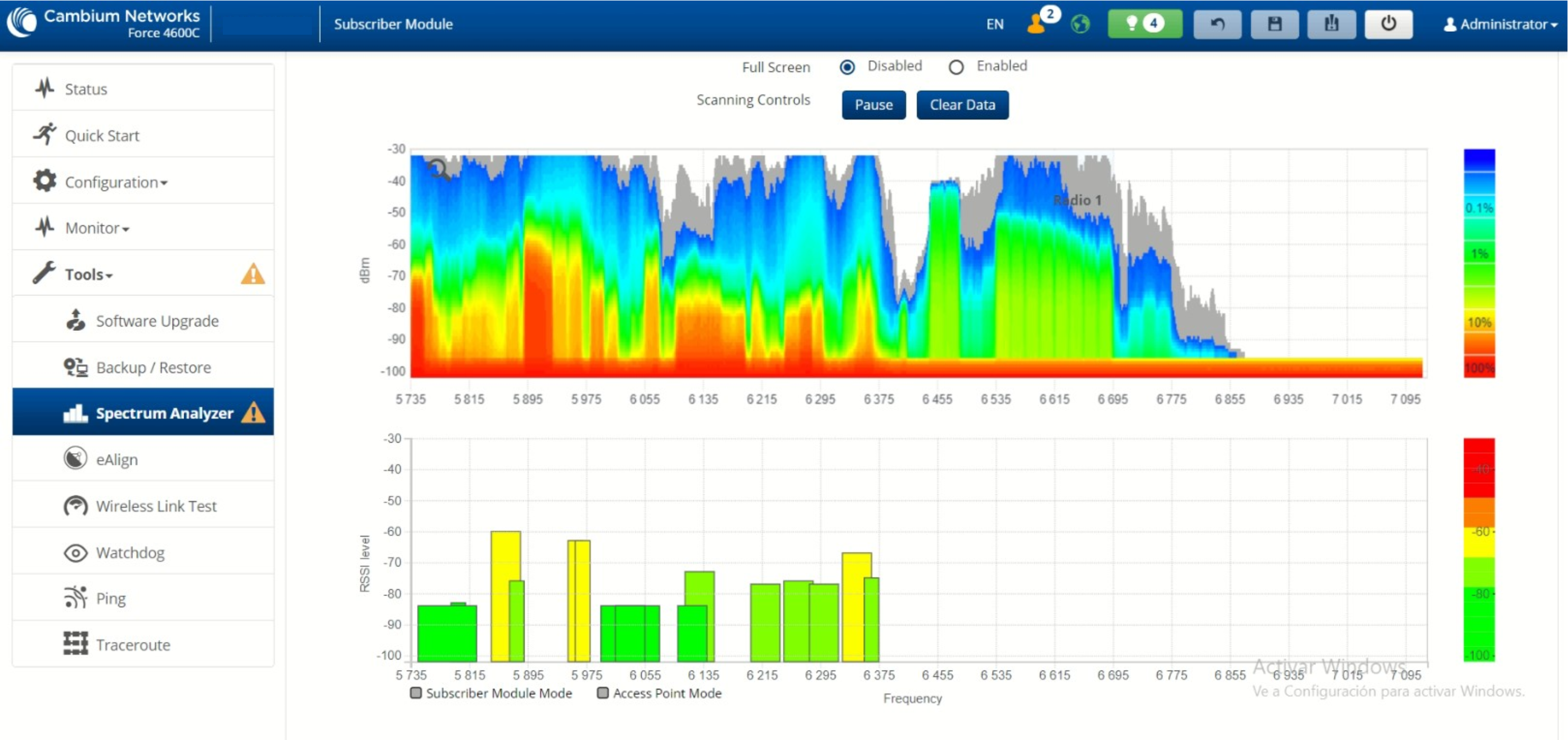

Análisis de Espectro (Spectrum Analyzer)
El escaneo de espectro realizado en el sitio mostró la ventaja operativa de la banda de 6 GHz en la zona. Mientras que el espectro entre 5.7 GHz y 6.4 GHz presenta niveles significativos de ocupación e interferencia (con picos de ruido de -30 dBm a -60 dBm), el segmento superior entre 6455 MHz y 6775 MHz ofreció una ventana de operación extremadamente limpia. Esto permitió acoplar el canal de 160 MHz centrado en 6615 MHz libre de contaminación espectral.

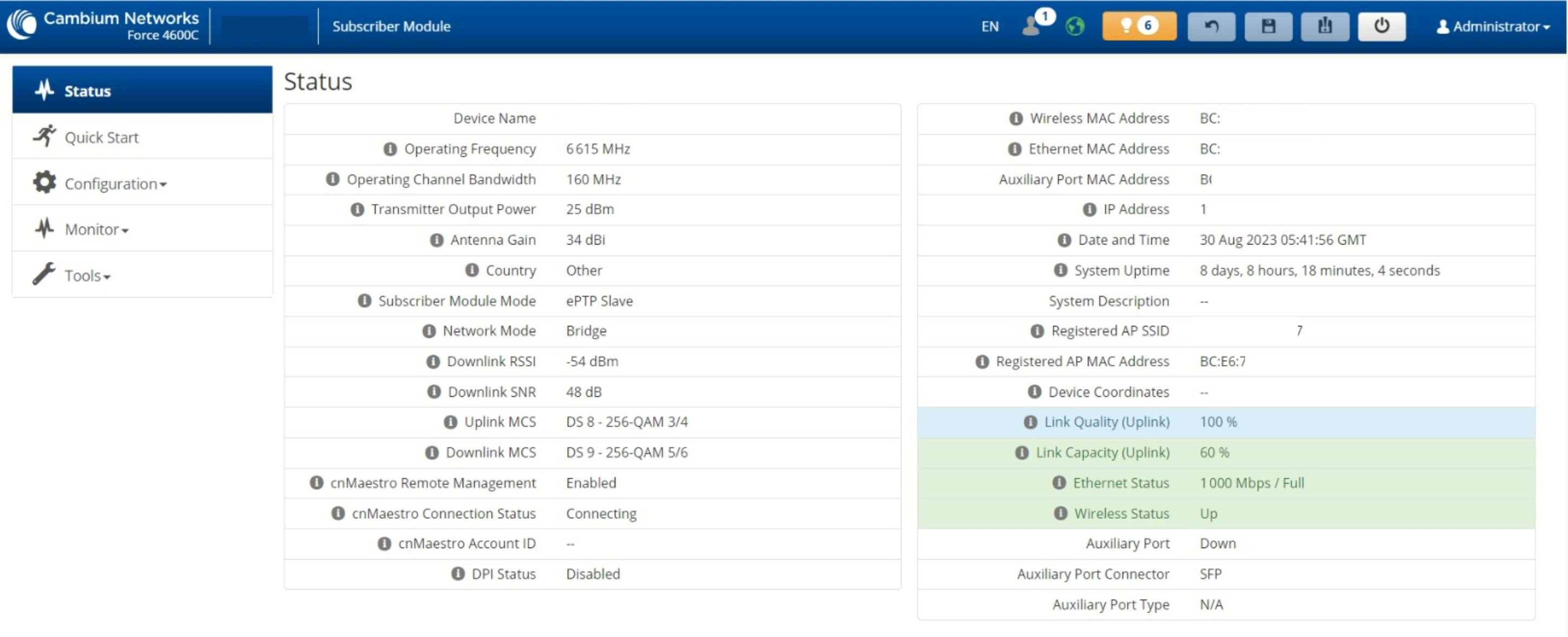

Telemetría de Radiofrecuencia
El acoplamiento óptimo entre las antenas NetPoint NPX64 y los radios Cambium Force 4600C permitió obtener parámetros RF de excelente calidad:
RSSI Downlink: -52 dBm a -54 dBm
RSSI Uplink: -54 dBm
SNR Downlink: 48 dB a 50 dB
SNR Uplink: 48 dB
Link Quality (Calidad del Enlace): 100%
Link Capacity (Capacidad del Enlace): 60% – 75%

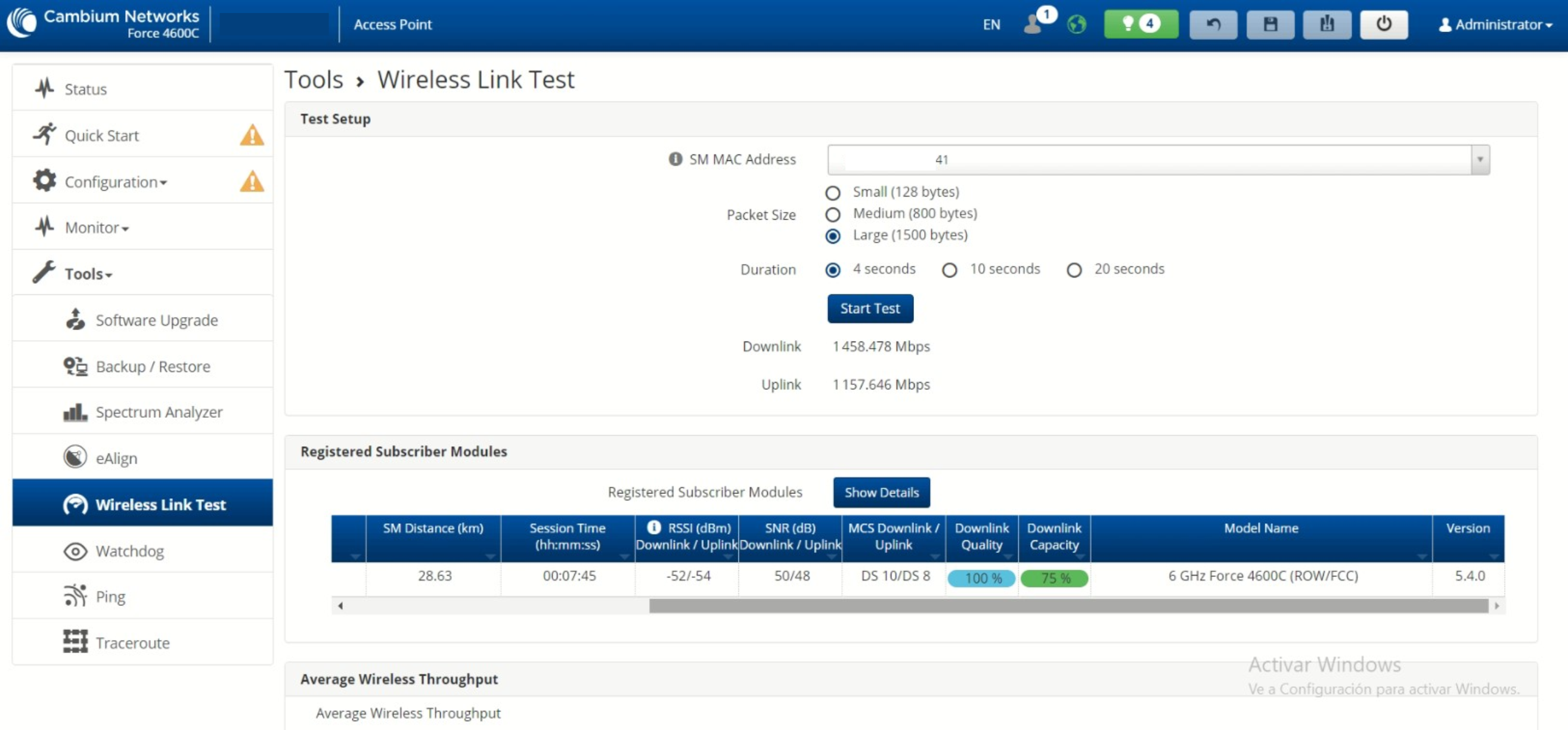

Desempeño y Capacidad de Tráfico (Throughput Test)
La prueba de rendimiento inalámbrico utilizando paquetes de tamaño completo (1500 bytes) arrojó los siguientes resultados:
Métrica de TráficoCapacidad MedidaDownlink Throughput1,458.478 Mbps (1.45 Gbps)Uplink Throughput1,157.646 Mbps (1.15 Gbps)Aggregate Throughput2,616.124 Mbps (2.61 Gbps)
Esquema de Modulación (MCS)
El nivel de señal y la limpieza del canal permitieron al enlace operar de manera consistente en modulaciones de orden superior:
Downlink MCS: DS 9 (256-QAM 5/6) y DS 10 (1024-QAM / 4096-QAM según perfil de carga)
Uplink MCS: DS 8 (256-QAM 3/4) y DS 8 constante bajo prueba de estrés
Conclusión
La combinación de las antenas NetPoint NP6 con la plataforma Cambium Force 4600C en Comitán, Chiapas, demuestra que es posible desplegar enlaces inalámbricos en 6 GHz con capacidad de fibra óptica (más de 2.6 Gbps reales) en distancias cercanas a los 30 km. El ancho de banda de 160 MHz y la precisión del patrón de radiación de la antena permiten superar los entornos ruidosos convencionales y garantizar infraestructura de transporte de datos de ultra alta capacidad.
