NP6 silenciando ruido 7 GHz · 27.7 km

Historia del enlace

Antena NP6 silenciando al Ruido en 7 GHz NP6 -Force 4600C en 27 km

6 GHz con NP6

Un renacimiento de la industria inalámbrica de la mano de NetPoint en 6 GHz.

El enlace de NP6 y Force 4600c

Para este enlace PTP backhaul en 6 GHz se realizo a una distancia de 27.7 km del punto A al punto B donde se alcanzó un nivel de señal del -51 dBm con un ancho de canal de 20 MHz que nos dio un resultado de 145 Mbps / 99.03 Mbps, después para obtener mayor nivel de capacidad se utilizo el ancho de canal de 160 MHz que se elevo el nivel de señal a -59 dBm pero obtuvimos una capacidad de 1239 Mbps / 733 Mbps el cual se comprobó vs mikrotik en transmisión simultanea de 723 Mbps / 721 Mbps.

NP6 de NetPoint y Cambium Networks hasta 2 GB con un excelente retorno de inversión para el operador ISP.

Sin duda uno de los retos más grandes en la transmisión inalámbrica es obtener mayor capacidad pero es un hito poder transferir hasta 2 GB, sí es una nueva realidad que tendrá que aprovechar y sobre todo utilizar de manera eficiente con la integración en los proyectos de backhaul en distancias desde los 0 hasta 100 km con la tecnología en frecuencias 5.9 - 7.2 GHz para usuarios de redes combinadas que ofrece la solución de antenas NetPoint NP6 en integración con Cambium Networks Force 4600c ¿Porqué sin ruido? los sistemas actuales permiten el aprovechamiento de bandas libres y licenciadas en frecuencias sublicenciadas de 6.

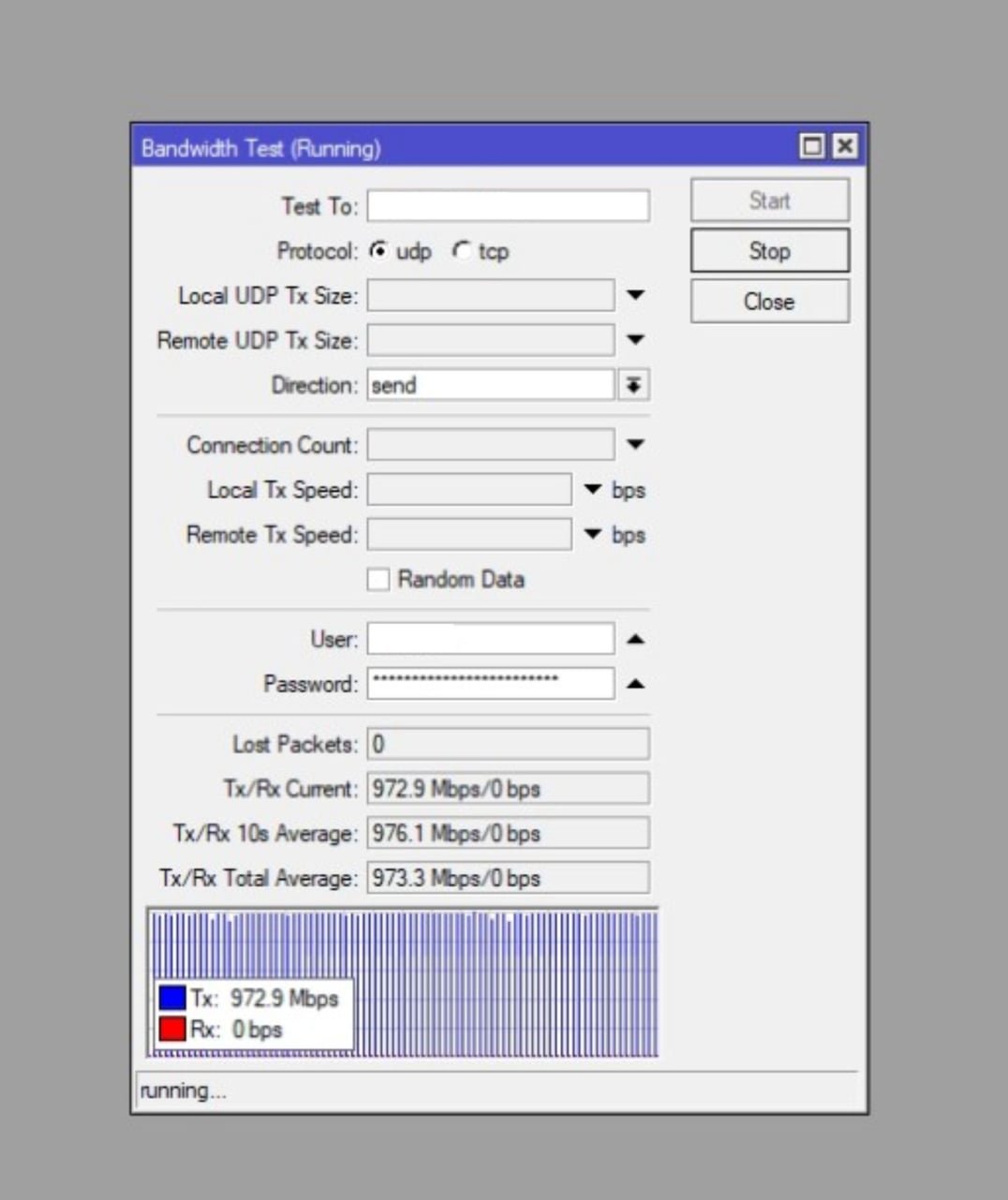

AP Envia

Transmisión casi simétrica en ambos puntos del enlace demuestra la eficiencia de la solución a una distancia de 27 km en tiempos de lluvias.

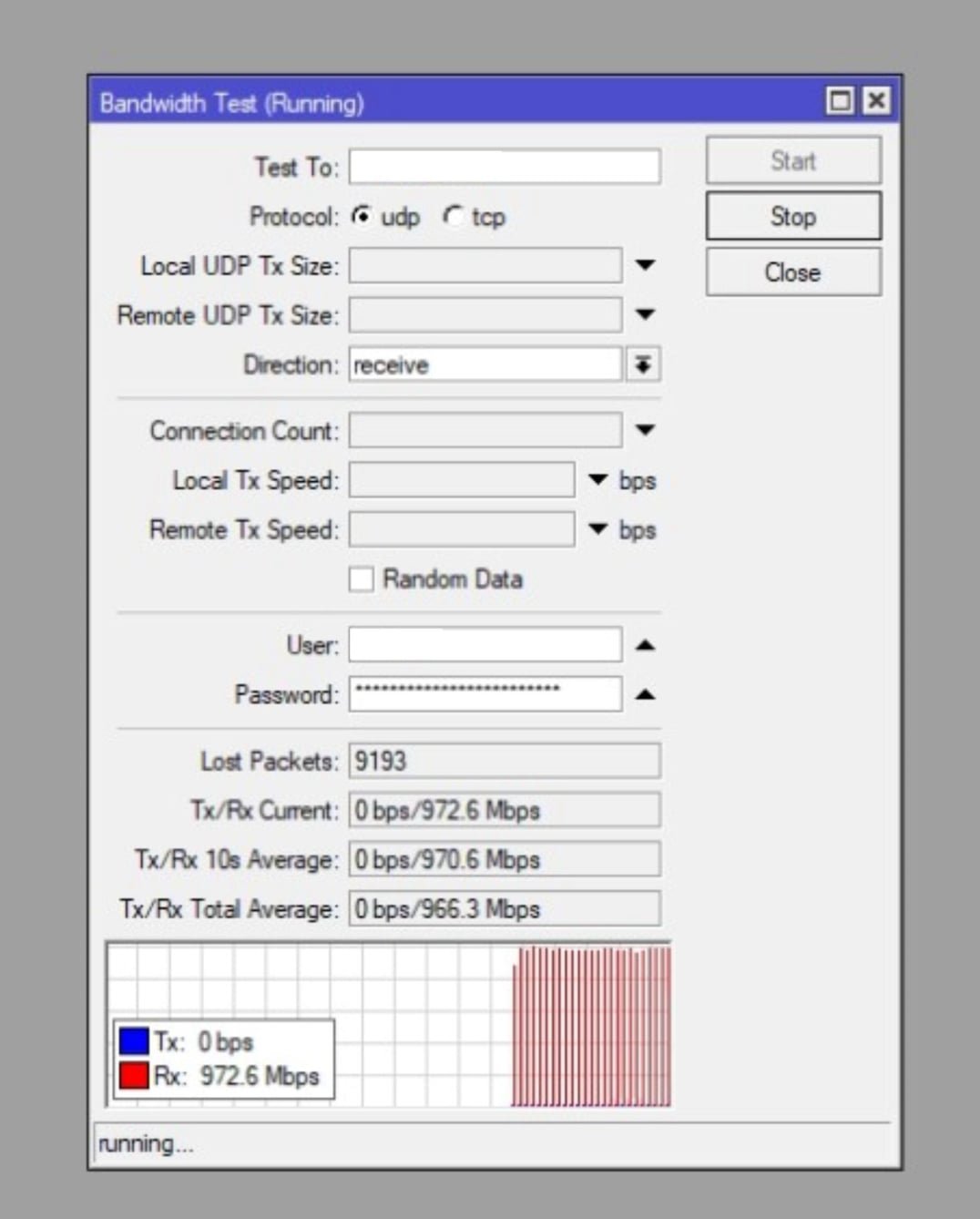

Estación Recibe

Sin duda la AP nos envía en total 973 Mbps y la estación recibe 966 Mbps algo muy aceptable para niveles de señal de -58 y el aprovechamiento de un canal de 160 MHz.

Ancho de canal 160 MHz

• Nivel de señal -58 dbm

Alto rendimiento en un solo canal de transmisión = alto aislamiento entre puertos

Uno de los éxitos alcanzados con la antena NP6 fue el alto aislamiento en los puertos, gracias a su excelente rendimiento del VSRW que oscila entre 1.4 a 1.8 que lo hace muy estable en la totalidad de la banda, además de evitar las perdidas de energía entre los radios transmisores y así evitar atenuaciones en la banda y aprovechar hasta el máximo los 32.5 dBm que puede ofrecer la Antena NP6 .

El diseño, configuración con NP6 y Force 4600c:

Se utilizaron las herramientas de Calculo de LinkPlanner by Cambium Networks, así como la configuración usada para el radio fue ePTP que permite realizar enlaces backhaul en distancias de 0 a 31 km.

En la modulación se opto por balanceada , por experiencia te recomendamos en el parámetro Umbral RSSI de entrada de red poner -90 dBm y la selección de los canales que vallas a trabajar para que el radio pueda formular cambios rápidos.

Lecturas Wireless Link Test (27.75 km)

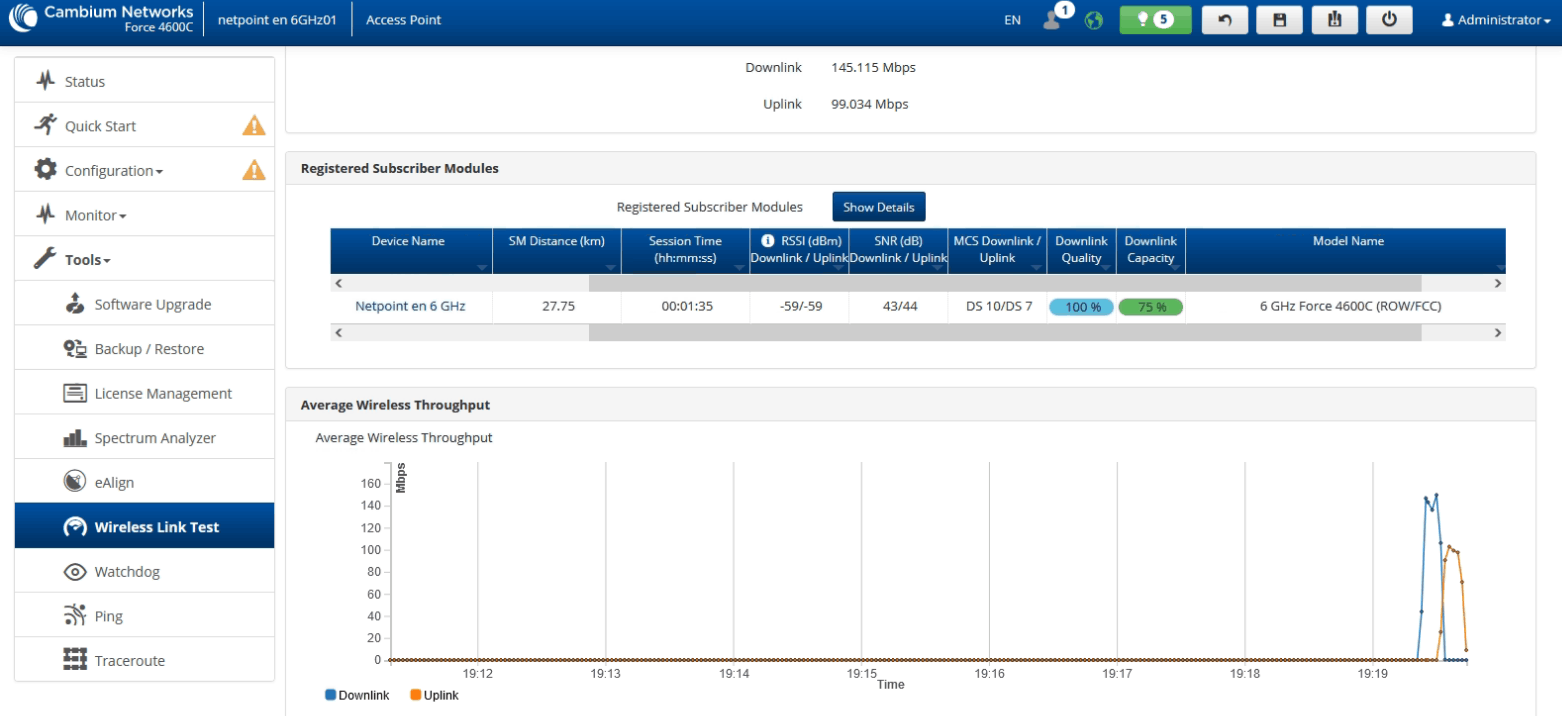

En el dashboard Cambium Force 4600C del enlace «netpoint en 6GHz01», el Wireless Link Test reportó Downlink 145.115 Mbps y Uplink 99.034 Mbps.

El SM «Netpoint en 6 GHz» figura a 27.75 km con RSSI -59 / -59 dBm, SNR 43 / 44 dB, MCS DS 10 / DS 7 y calidad downlink 100% (modelo 6 GHz Force 4600C ROW/FCC).

• Distancia: 27.75 km
• DL/UL test: 145.115 / 99.034 Mbps
• RSSI: -59 / -59 dBm
• SNR: 43 / 44 dB
• MCS: DS 10 / DS 7
