Force 4600c + NP1GEN2 · 28.6 km · Chiapas

Historia del enlace

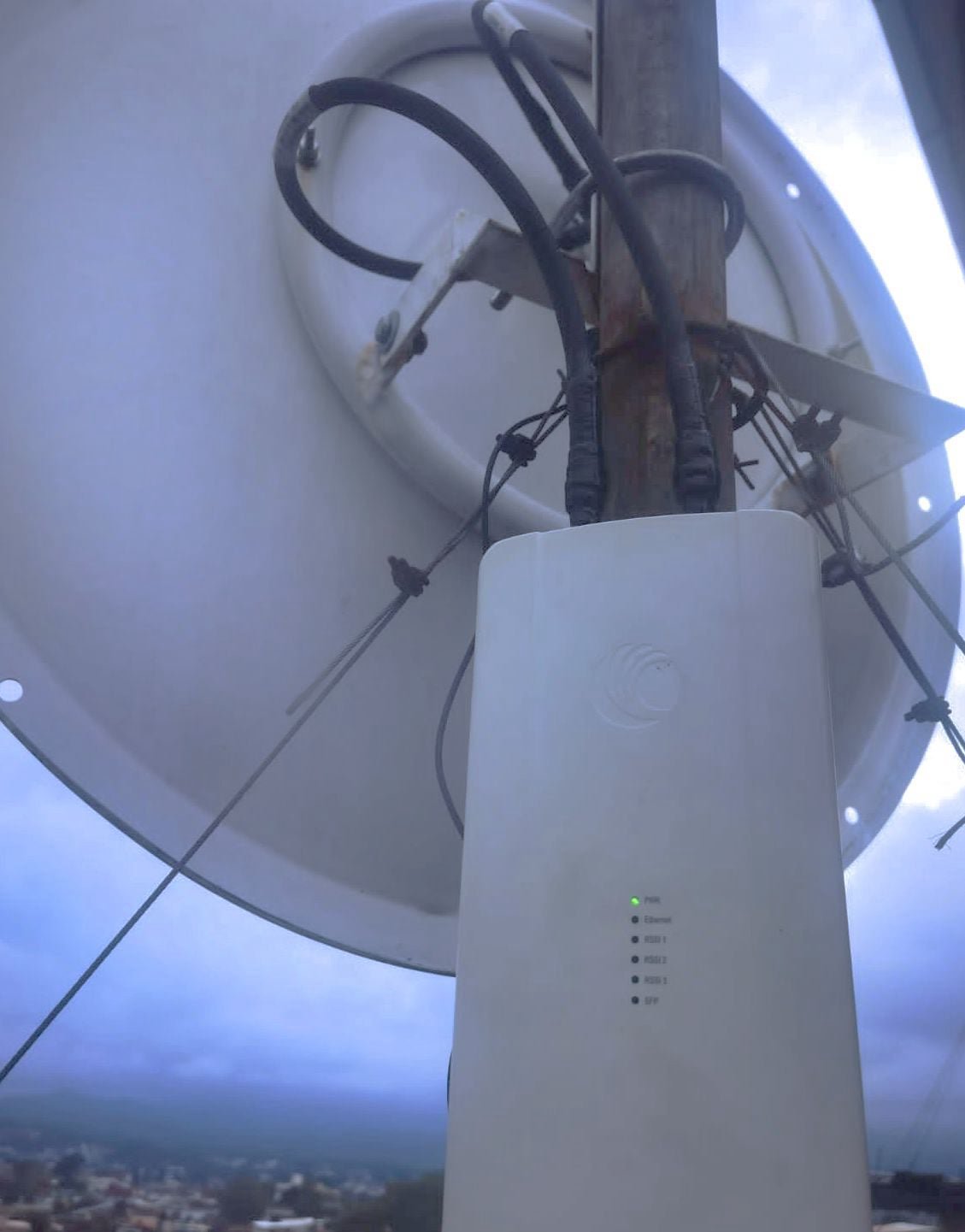

Force 4600c y NP1GEN2 a 28.6 km

Uno de los más grandes retos para los Proveedores de servicios inalámbricos sin duda es la saturación en el espectro que abarca sobre los 5.1 a 5.9 GHz para los enlaces backhaul. Sin duda la tecnología del radio Force 4600c y la antena de rango extendido NP1GEN2 que va de 4.9 a 6.4 permite establecer niveles de señal aceptables donde se puede utilizar las ultimas partes de la banda. Sin embargo en Chiapas, en espera de la antena NP6 un ingeniero decidió utilizar la antena NP1 en frecuencia 6615 con unas características que le permite estabilidad y alta modulación estable como lo logro aquí te explicamos como.

De la implementación de NetPoint y Cambium Networks

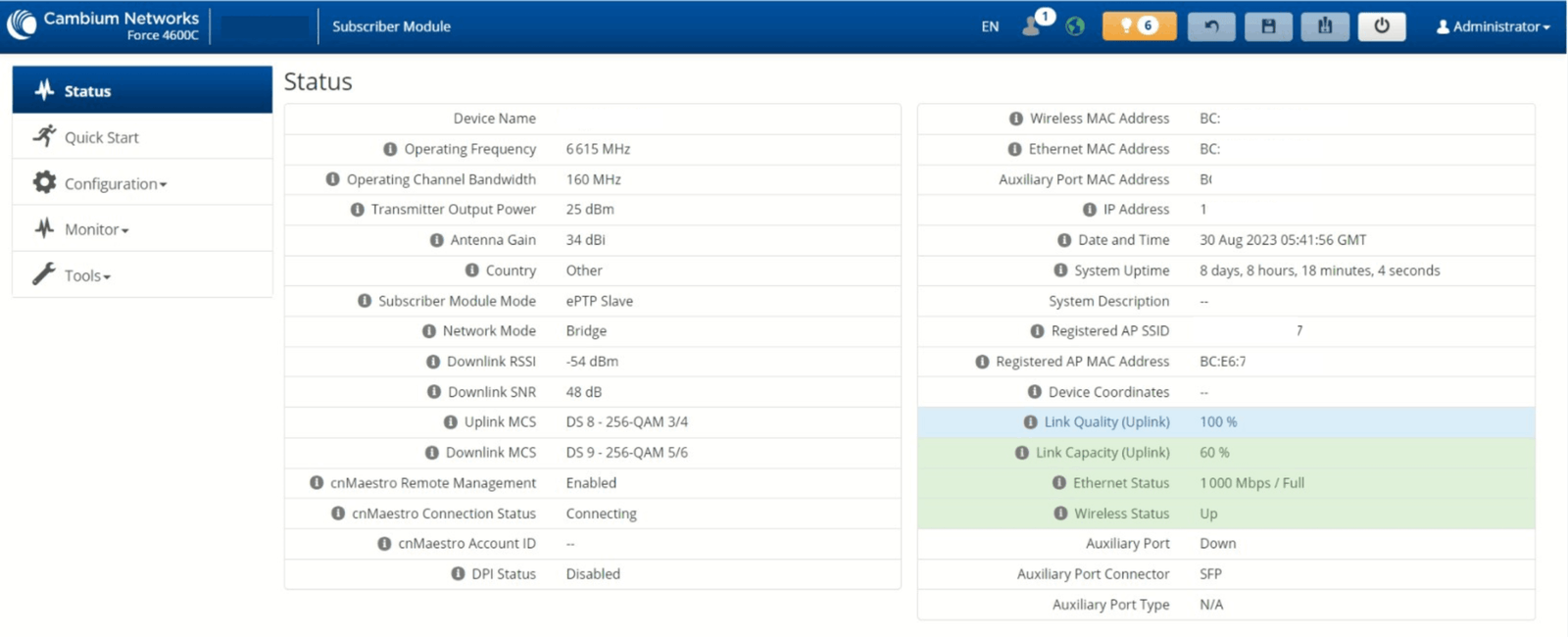

La modulación de Force 4600c y NP1GEN2

Uno de los puntos a resaltar para poder obtener una buena capacidad a pesar de un proceso de desadaptación que no recomendamos (Usar una antena en frecuencia de operación no soportada con estabilidad) es obtener buenos valores de alineación y potencia correcta como la de 25 dBm.

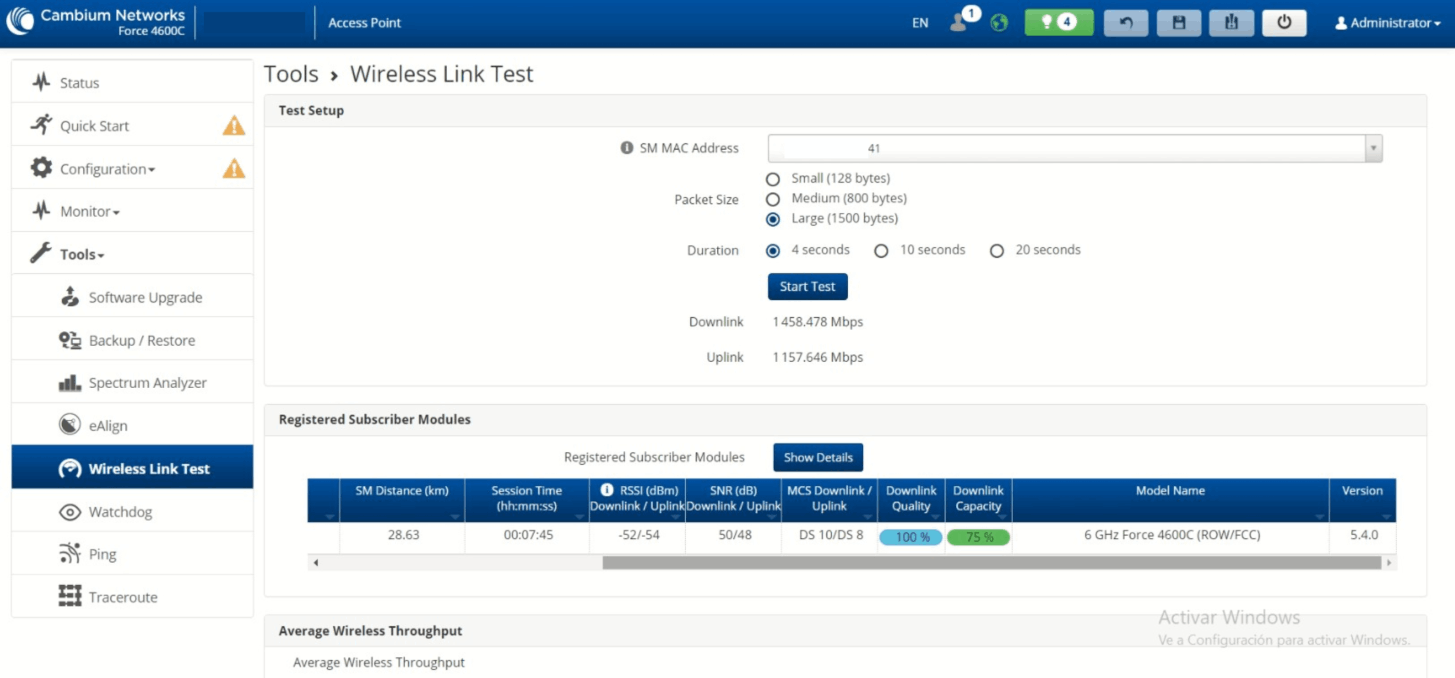

Capacidad de viabilidad de señal que hace enlace estable

Sobre los puntos a resaltar para tener una mejor capacidad es necesario que este enlace sea reemplazado por una antena que pueda soportar en rango de 6.4 GHz en adelante para que aproveche al máximo la prestación hasta los 2 GB en agregado, más sin embargo se puede aprovechar el radio para brindar un mejor servicio al usuario final así como establecer un backhaul sin interferencia punto a resaltar se utilizo 1 sola cadena a 160 MHz.

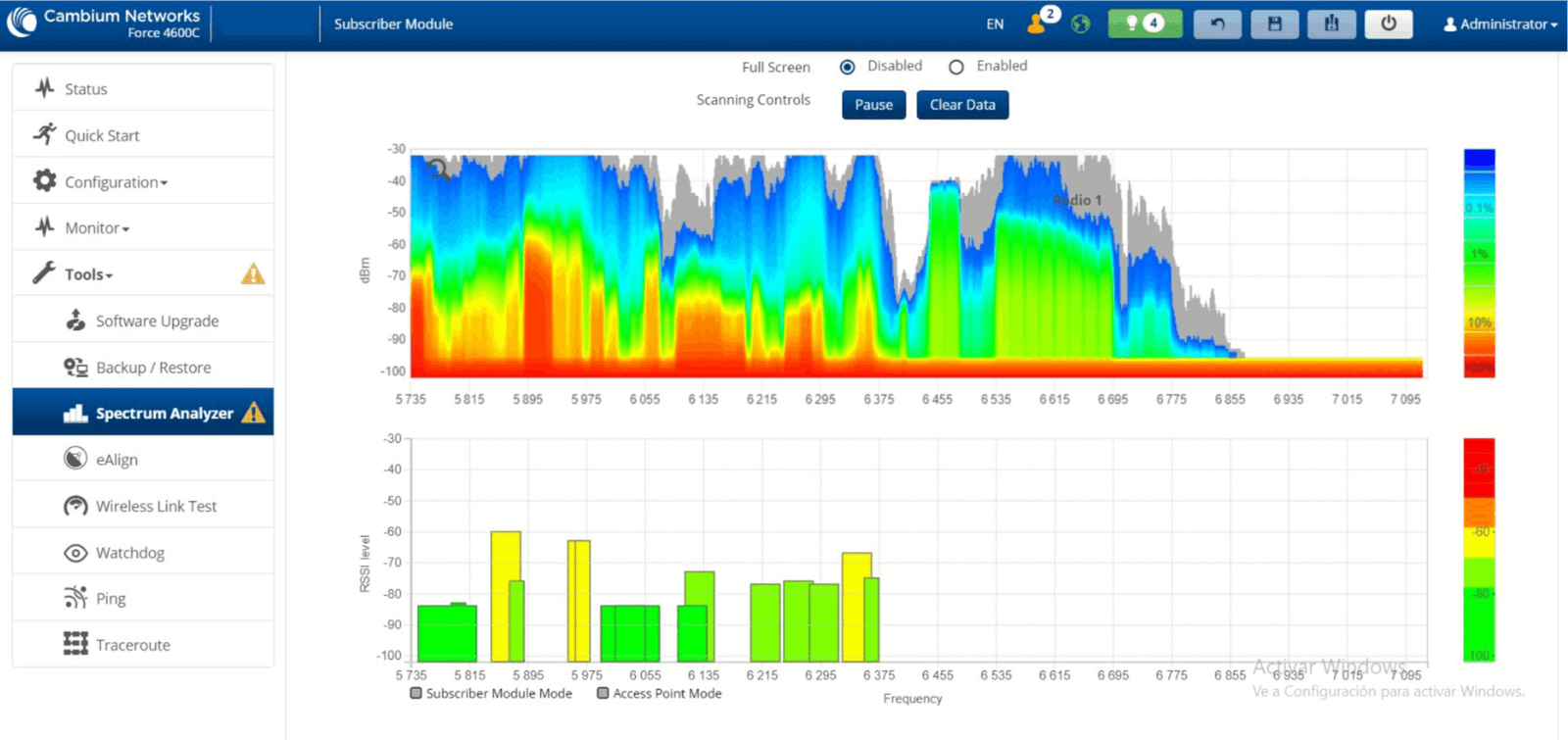

Analizador de espectro Force 4600C (Chiapas)

El Spectrum Analyzer del Force 4600C (modo Subscriber Module) cubre aproximadamente 5735–7095 MHz. En 5800–6400 MHz se observa ocupación intensa (tonos rojos/naranjas), con zonas más limpias hacia frecuencias altas por encima de ~6800 MHz.

Esto explica la elección de NP1GEN2 + Force 4600C en Comitán: escapar del ruido de 5 GHz hacia el espectro extendido de 6 GHz.

• Barrido: ~5735 a 7095 MHz
• Alta ocupación visible ~5800–6400 MHz
• Distancia del caso: 28.6 km (hub)
