VSWR
El VSWR mide la eficacia de la conexión entre la antena y la línea de transmisión. Un VSWR bajo garantiza que casi toda la señal se transmita correctamente. A continuación, las mediciones estándar del modelo NP2GEN2.
NP2GEN2
Antena NP2GEN2 / NP2GEN3 (NP5-DP-3FT), 4.9–6.4 GHz, 34 dBi
NP5-DP-3FT
- Ganancia
- 34 dBi (32.5–34 dBi)
- Tamaño
- 3 ft / ø90 cm
- Alcance
- PTP ≤ 70 km
- Banda
- 4.9–6.4 GHz
Descripción. La antena parabólica NetPoint NP2GEN3 (NP5-DP-3FT) — catalogada como NP2GEN2 — ofrece polarización dual, conector N-Hembra y VSWR excepcional en 4.9–6.4 GHz. Preensamblada con radomo integrado para PTP hasta 70 km, CPE y seguridad pública.
- Una antena para 5 y 6 GHz
- Ganancia Bajo 32.5 · Medio 33.5 · Alto 34 dBi — hasta 70 km | 43.49 mi
- Haz 3.8° · F/B ≥ 40 dB
- VSWR ≤ 1.5 · ISO / XDP 30 dB
- Compatible: Cambium, Ubiquiti, Mimosa, Radwin, Telrad, Mikrotik
- Jumpers N a RPSMA incluidos
- Viento 180 / 240 km/h
- Hecho en México
- Polarización Dual Slant 45°- 90°
- VSWR ≤ 1.5
- Modelo
- NP2GEN2
- SKU
- NP5-DP-3FT
- Marca
- NetPoint
- Serie
- NetPoint NPGEN2
Garantía NetPoint por defectos de fabricación
Solicitar este producto
Catálogo informativo — sin compra en línea. Contacta ventas o un distribuidor autorizado.
Resumen técnico NP2GEN2
34 dBi
ø 90 cm · 3 ft
4.9 – 6.4 GHz
Dual Slant
Ajuste fino ±15°
Principales aplicaciones
- PTP Backhaul
- CPE
Especificaciones
NP5-DP-3FTEspecificaciones eléctricas
| Modelo | NP2GEN2 / NP2GEN3 |
|---|---|
| SKU | NP5-DP-3FT |
| Tipo de antena | Antena parabólica direccional |
| Frecuencia | 4.9 - 6.4 GHz |
| Tipo de conector | Dual N-Female |
| Ganancia (dBi) | Bajo 32.5 - Medio 33.5 - Alto 34 |
| Ancho de haz VPOL | 3.8° |
| Ancho de haz HPOL | 3.8° |
| Front to Back (FB) | ≥ 40 dB |
| VSWR | ≤ 1.5 |
| Impedancia (Ohms) | 50 |
| Polarización | Dual Slant 45°- 90° |
| ISO | XDP | 30 dB |
Especificaciones mecánicas
| Parábola | ø 90 cm | 3 ft |
|---|---|
| Radomo | Fibra de vidrio |
| Peso de la antena | 6.5 kg | 14.33 lb |
| Peso del soporte | 2.1 kg | 4.6 lb |
| Carga de viento operativa | 180 km/h (112 mph) |
| Carga de viento de supervivencia | 240 km/h (149 mph) |
| Ajuste acimutal | ± 20° |
| Ajuste de elevación | ± 25° |
| Temperatura de funcionamiento | -45 to +60 C° |
| Instalación para mástil | ø40 - 120 mm |
| Incluye | Jumpers N–RPSMA |
| Alcance PTP | Hasta 70 km | 43.49 mi |
NetPoint NP2GEN2 es compatible con
Cambium Networks · Mimosa Networks · Ubiquiti · Radwin · Telrad · LigoWave · Astra Wireless
Especificaciones eléctricas NP2GEN2
La ganancia de NP2GEN2
En NetPoint trabajamos para una distribución de ganancia lo más homogénea posible. Alta ganancia concentra la señal en la dirección deseada — 34 dBi en 4.9 a 6.4 GHz para enlaces de 1 hasta 70 km.
Beneficios mecánicos
La mejor antena se distingue en su mecánica, ya que una de sus características es facilitar el trabajo a los trabajadores de altura.
- Poco peso
- Resistencia a la corrosión
- Alta reflectividad de la luz y el calor
- Sellado hermético
- Excelente aislamiento entre puertos
- Asegurar la conductividad eléctrica

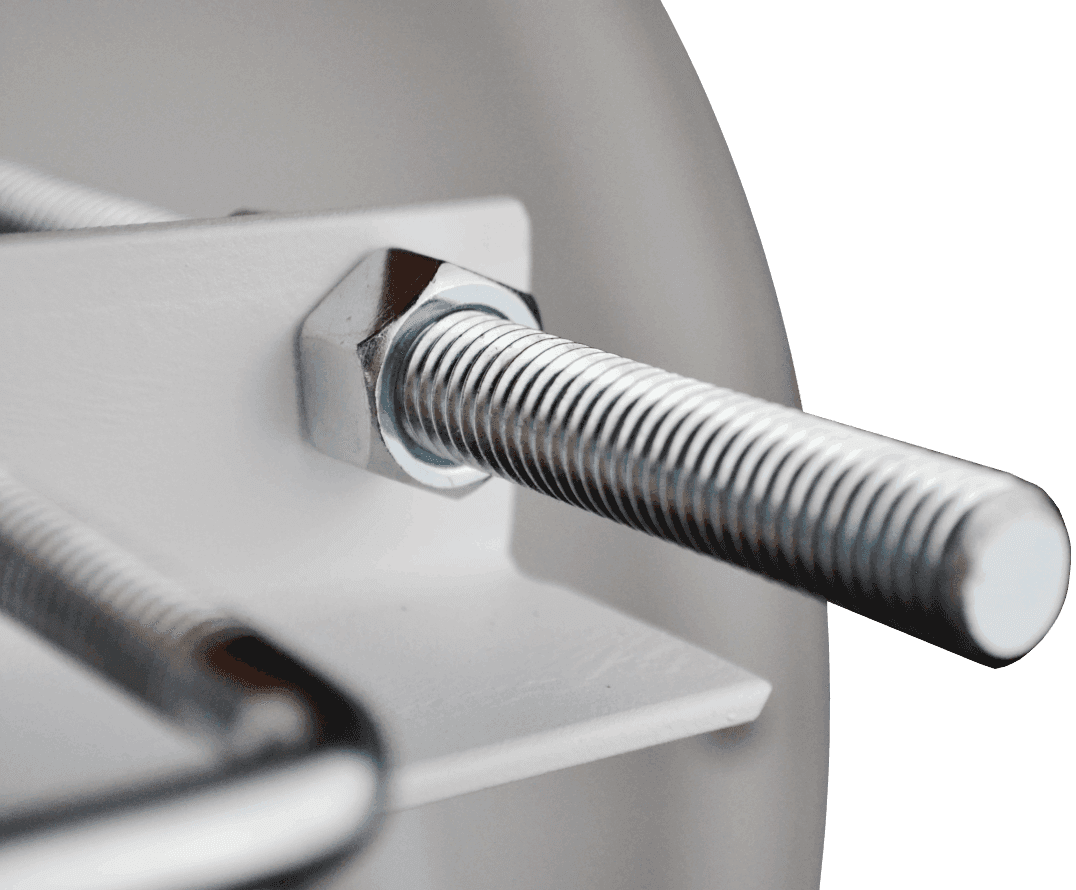

Ajuste fino
Ajuste fino en el azimut vertical: el tensor permite elevaciones ±15° precisas al alinear y centrar los lóbulos principales.

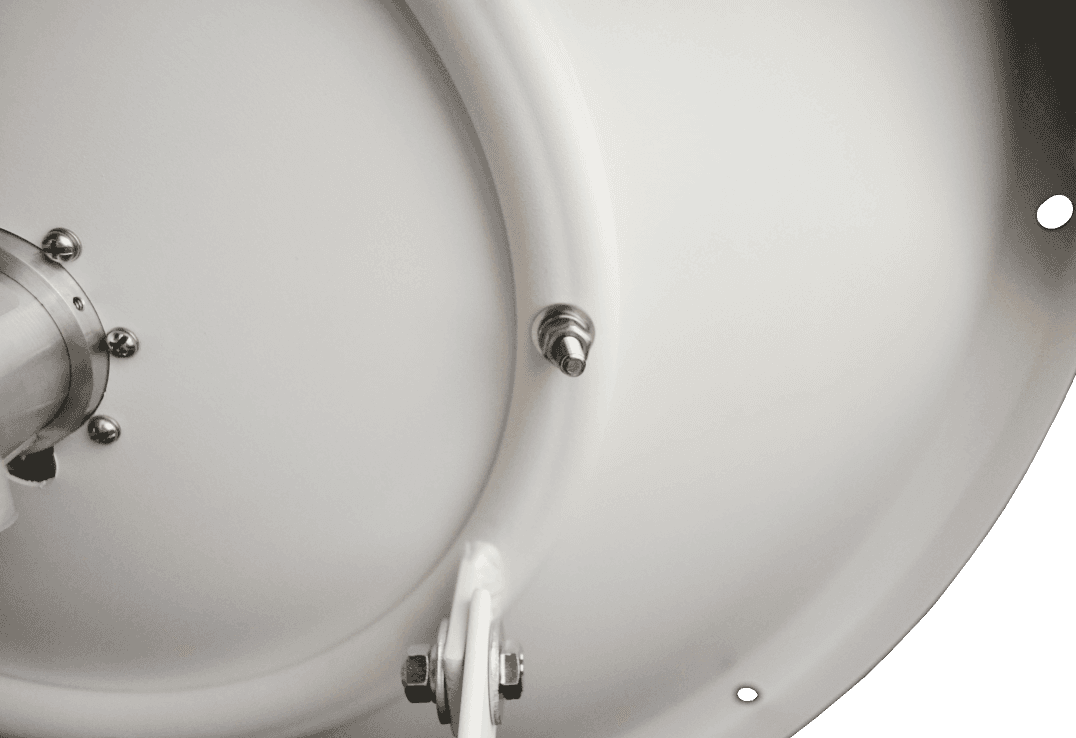

Tornillería de acero inoxidable
Adiós a la soldadura en frío de algunos componentes: durabilidad en equipos pasivos para mantenimientos preventivos y despliegues rápidos.

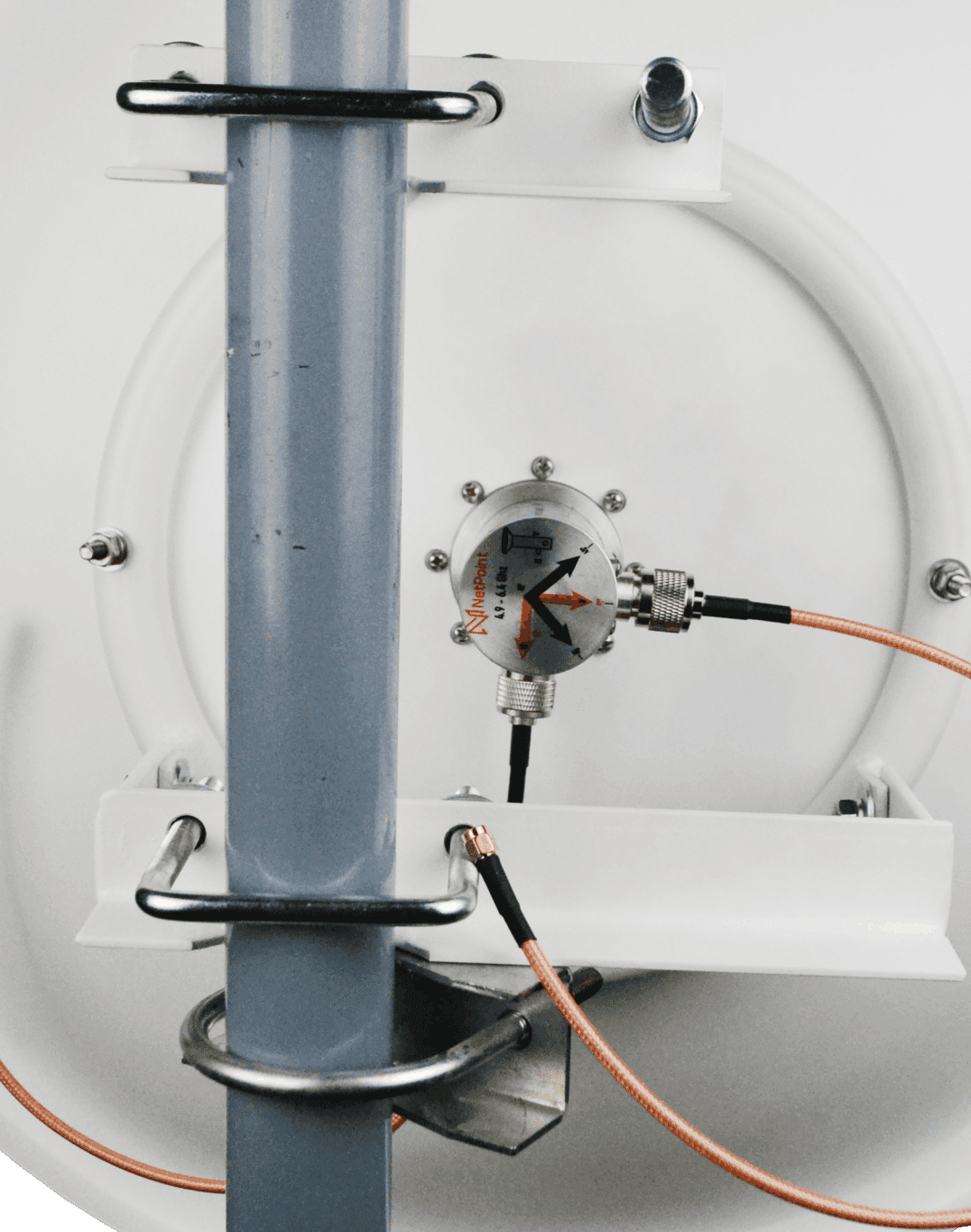

Base estabilizadora y ajuste horizontal
Base estabilizadora recomendada por instaladores: en herraje tipo bandera permite paneo horizontal hasta 180°; en torre el ángulo máximo es ~45°. Facilita asentar el plato en altura.

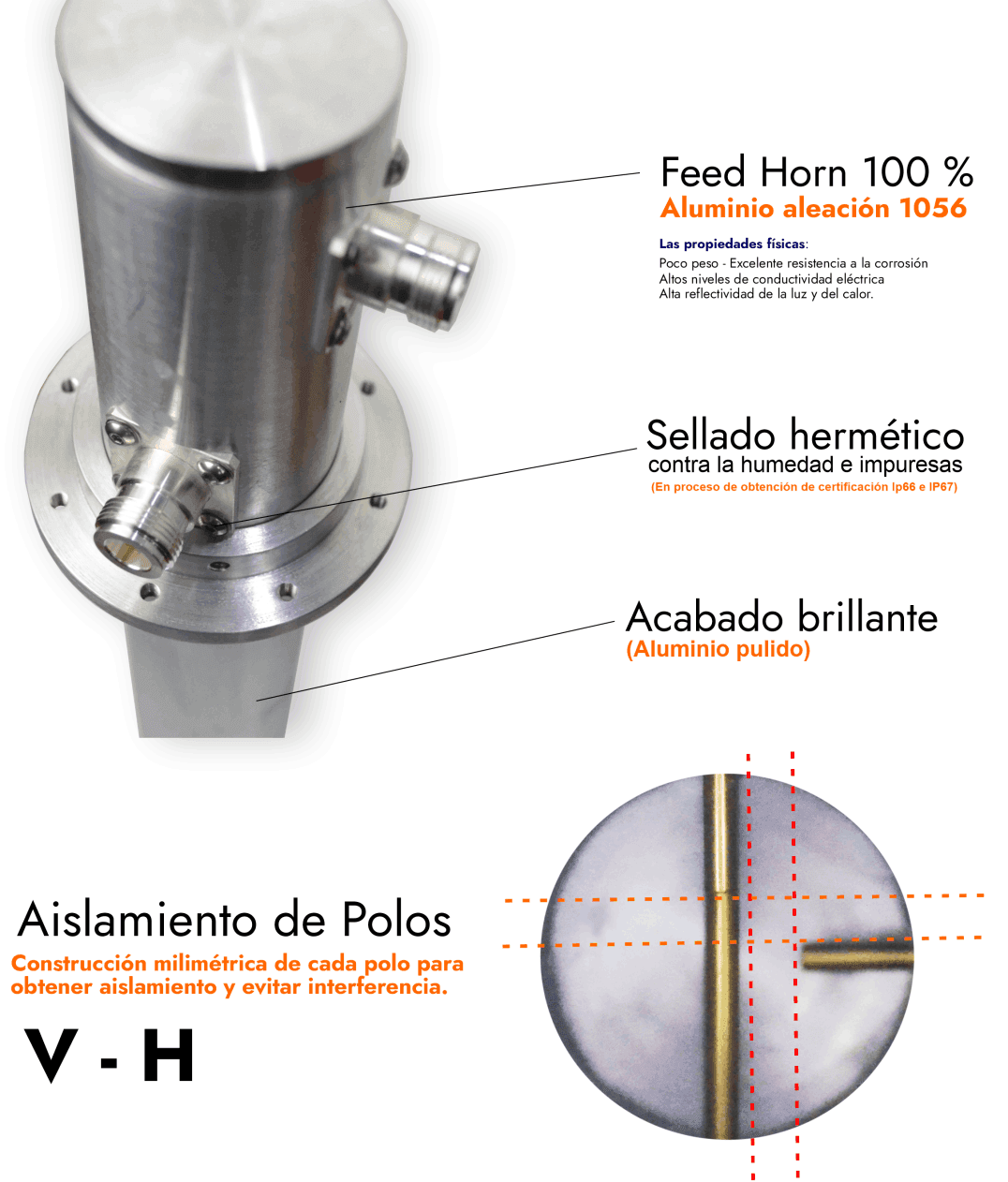

El feed horn de NetPoint
Una característica de los feed horn o dipolos de NetPoint es el estricto proceso de elaboración, con una pureza de aluminio al 100 % para poder canalizar la potencia eléctrica del radio así como brindar una estabilidad constante de la frecuencia y VSWR.

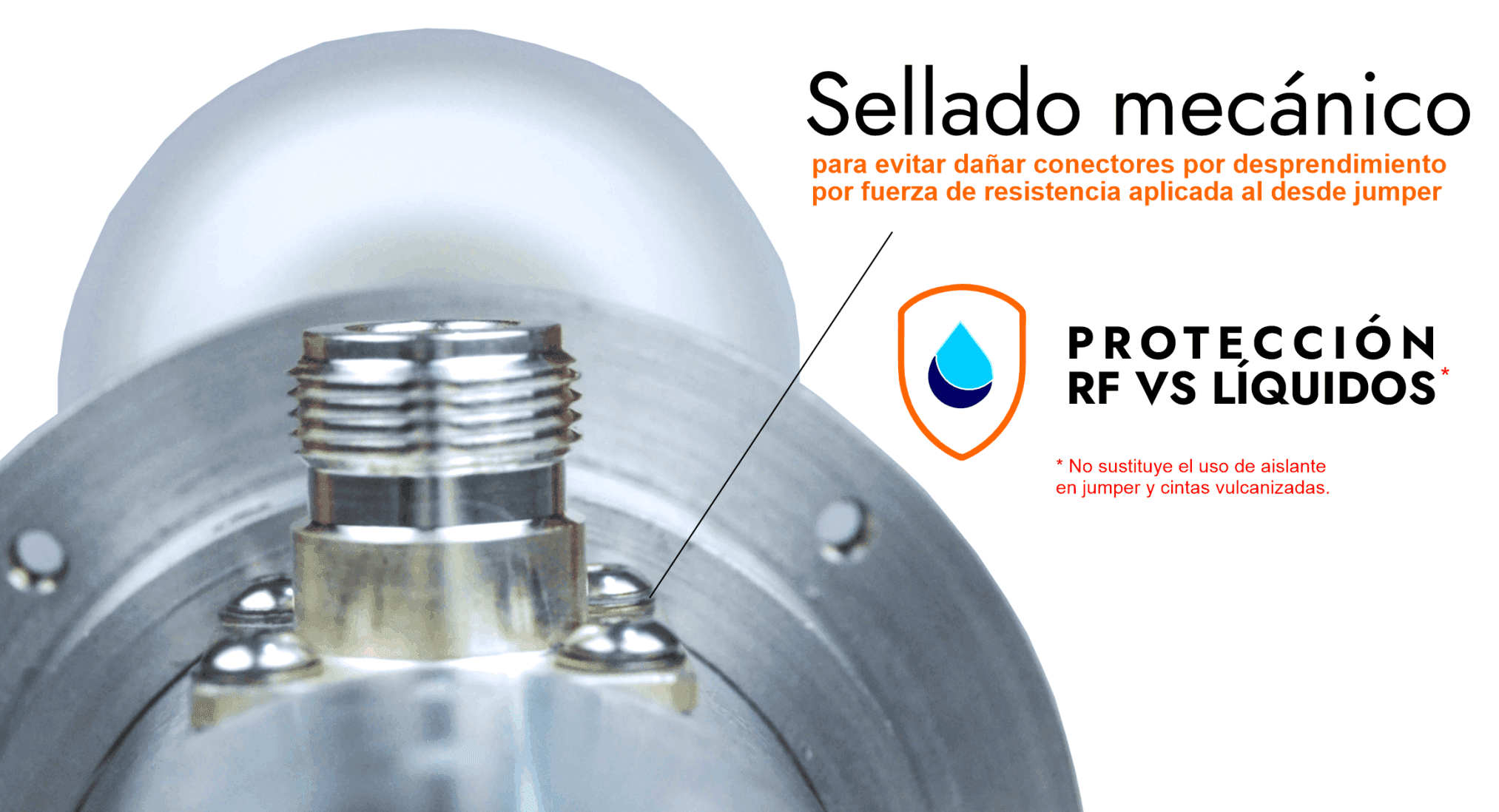

El conector RF de NetPoint
Un conector de alto diseño asegura la mejor eficiencia de RF y ayuda a mantener un VSWR estable. Buscamos siempre mejorar los feed horn con un sellado más hermético e impermeable.
Accesorios incluidos

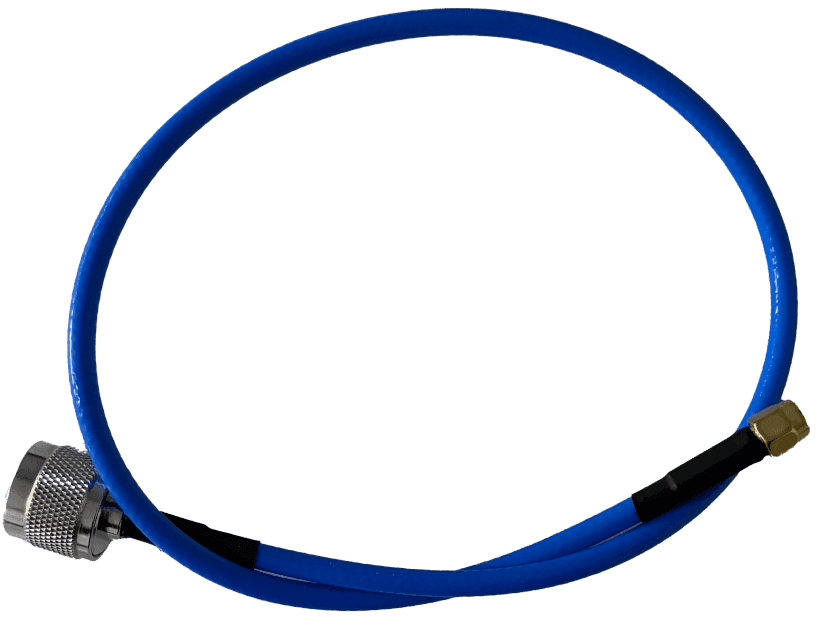

Jumper N–SMANP142
Par de jumpers NP142 N a SMA incluidos con la antena. Ideal para radios Ubiquiti, Mimosa Networks y Cambium Networks.

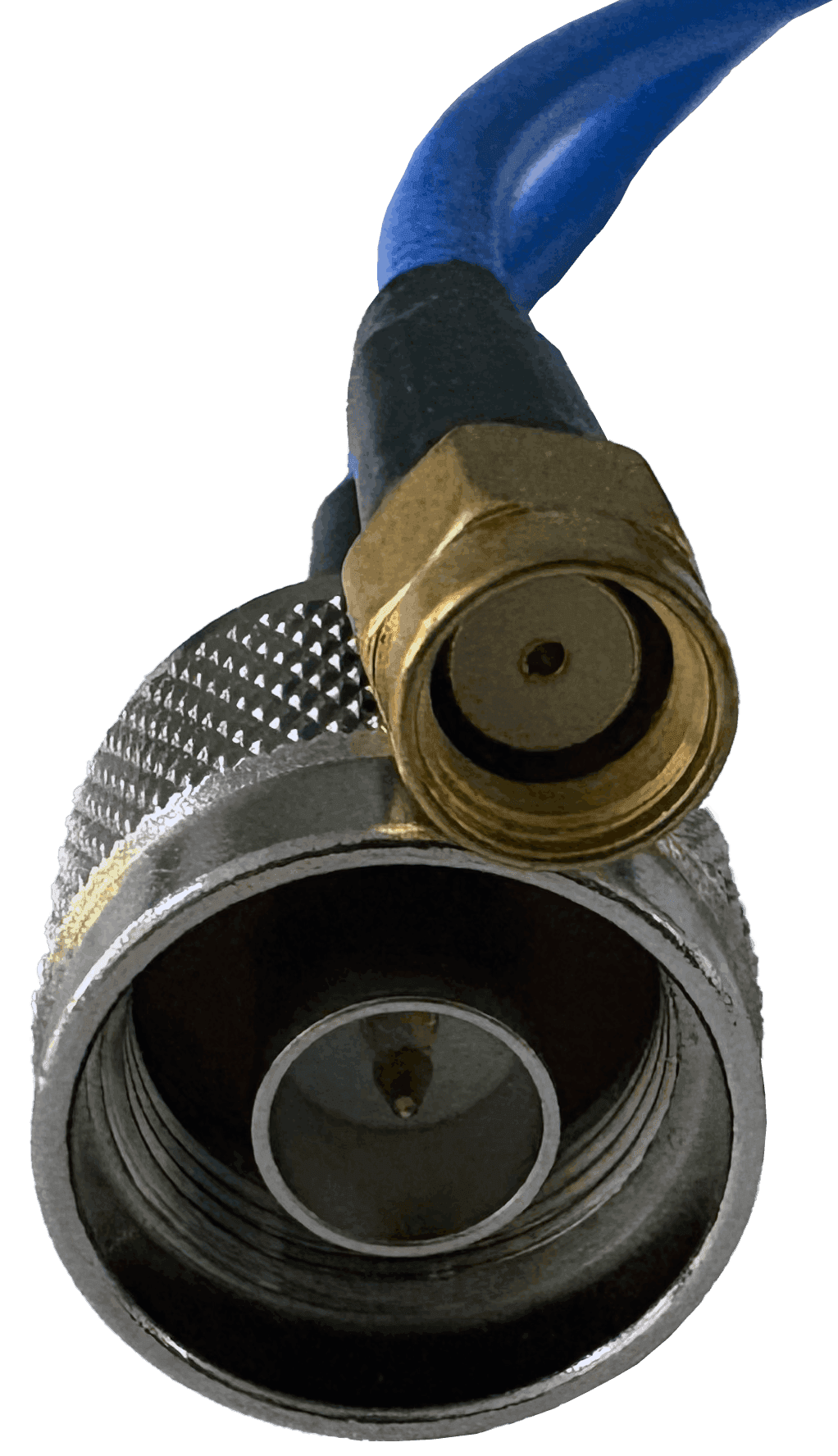

Jumper N–NNP142N
Jumper ideal para radios más robustos como Mimosa Networks y Cambium Networks. Solicítalo bajo pedido con tu distribuidor autorizado NetPoint.
Preguntas frecuentes
¿Con qué radio se puede utilizar la NP2GEN2?
Las antenas NP2GEN2 son compatibles con radios conectorizados como Mimosa Networks, Cambium Networks, Radwin, Ubiquiti y MikroTik, entre otras. La frecuencia de operación es de 4.9 a 6.4 GHz.
¿La antena NP2GEN2 tiene pigtails o jumper?
Sí. Incluye un par de jumpers NP142 N a SMA; si necesitas jumper N a N, solicítalos a tu distribuidor.
¿Necesito registrar mi antena una vez realizada la compra?
Sí. Registra tus antenas para facilitar soporte técnico y el proceso de garantía.
¿Es compatible utilizar una NP2GEN2 con una NPX o NPTR?
Sí, puedes combinarlas en distintos escenarios mientras el radio sea el mismo; los resultados pueden variar según el estudio del enlace.
¿Qué accesorios puedo utilizar con la NP2GEN2?
Puedes blindar con armaduras NetPoint, aplicar radomo rompevientos donde se requiera y usar el brazo estabilizador SANP.
Hecho en México
Diseñado y fabricado en México con materiales 100 % nacionales por el departamento de I+D de NetPoint. Patente mexicana.
