VSWR
El VSWR mide la eficacia de la conexión entre la antena y la línea de transmisión. Un VSWR bajo garantiza que casi toda la señal se transmita correctamente. A continuación, las mediciones estándar del modelo NP1GEN2.
NP1GEN2
Antena NP1GEN2 / NP1GEN3 (NP5-DP-2FT), 4.9–6.4 GHz, 30 dBi
NP5-DP-2FT
- Ganancia
- 30 dBi (28–30 dBi)
- Tamaño
- 2 ft / ø60 cm
- Alcance
- PTP ≤ 30 km
- Banda
- 4.9–6.4 GHz
Descripción. La antena parabólica NetPoint NP1GEN3 (NP5-DP-2FT) — catalogada como NP1GEN2 — ofrece polarización dual, conector N-Hembra y VSWR excepcional en 4.9–6.4 GHz. Preensamblada con radomo integrado para PTP backhaul, CPE y seguridad pública.
- Una antena cubre 5 y 6 GHz
- Ganancia Bajo 28 · Medio 29 · Alto 30 dBi — PTP hasta 30 km | 18 mi
- Haz VPOL 6.0° · HPOL 6.2° · F/B ≥ 38 dB
- VSWR ≤ 1.5 · ISO / XDP 30 dB
- Compatible: Cambium, Ubiquiti, Mimosa, Radwin, Telrad, Mikrotik
- Jumpers N a RPSMA incluidos
- Viento 180 km/h op. / 240 km/h surv.
- Hecho en México
- Polarización Dual Slant 45°- 90°
- VSWR ≤ 1.5
- Modelo
- NP1GEN2
- SKU
- NP5-DP-2FT
- Marca
- NetPoint
- Serie
- NetPoint NPGEN2
Garantía NetPoint por defectos de fabricación
Solicitar este producto
Catálogo informativo — sin compra en línea. Contacta ventas o un distribuidor autorizado.
Resumen técnico NP1GEN2
30 dBi
Dual Slant
ø 60 cm · 2 ft
4.9 – 6.4 GHz
Antena ligera
Principales aplicaciones
- PTP Backhaul
- CPE
Especificaciones
NP5-DP-2FTEspecificaciones eléctricas
| Modelo | NP1GEN2 / NP1GEN3 |
|---|---|
| SKU | NP5-DP-2FT |
| Tipo de antena | Antena parabólica direccional |
| Frecuencia | 4.9 - 6.4 GHz |
| Tipo de conector | Dual N-Female |
| Ganancia (dBi) | Bajo 28 - Medio 29 - Alto 30 |
| Ancho de haz VPOL | 6.0° |
| Ancho de haz HPOL | 6.2° |
| Front to Back (FB) | ≥ 38 dB |
| VSWR | ≤ 1.5 |
| Impedancia (Ohms) | 50 |
| Polarización | Dual Slant 45°- 90° |
| ISO | XDP | 30 dB |
Especificaciones mecánicas
| Parábola | ø 60 cm | 2 ft |
|---|---|
| Radomo | Fibra de vidrio |
| Peso de la antena | 4.5 kg | 9.9 lb |
| Peso del soporte | 1.5 kg | 3.3 lb |
| Carga de viento operativa | 180 km/h (112 mph) |
| Carga de viento de supervivencia | 240 km/h (149 mph) |
| Ajuste acimutal | ± 20° |
| Ajuste de elevación | ± 25° |
| Temperatura de funcionamiento | -45 to +60 C° |
| Instalación para mástil | ø40 - 120 mm |
| Incluye | Jumpers N–RPSMA |
| Alcance PTP | Hasta 30 km | 18 mi |
NetPoint NP1GEN2 es compatible con
Cambium Networks · Mimosa Networks · Ubiquiti · Radwin · Telrad · LigoWave · Astra Wireless
Algunas posibles combinaciones
Force 4600c
Mimosa C5C
Radwin 2000D

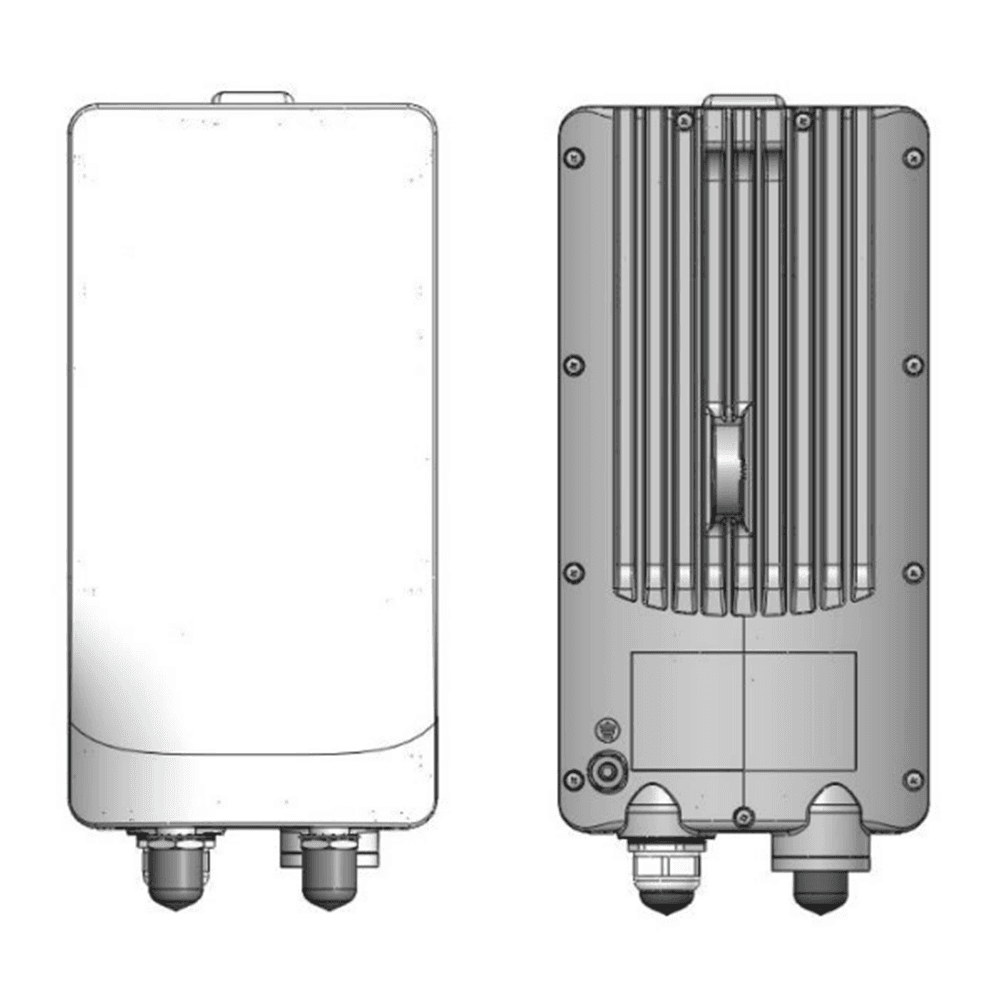

Radwin 2000E

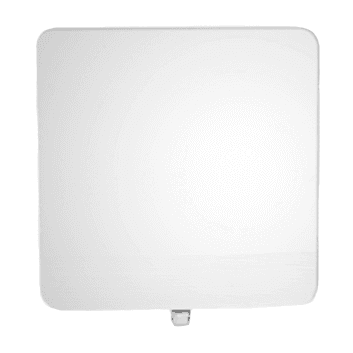

Radwin Alpha

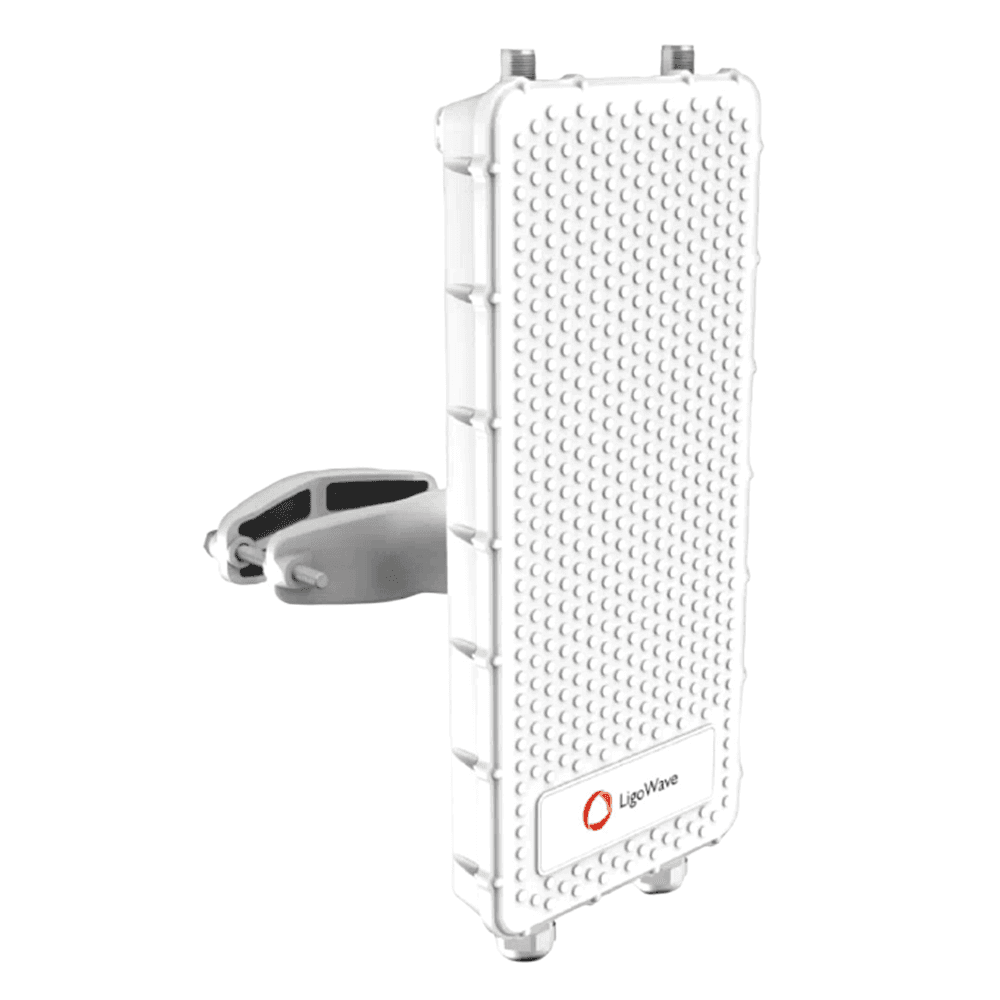

RapidFire5
Especificaciones eléctricas NP1GEN2

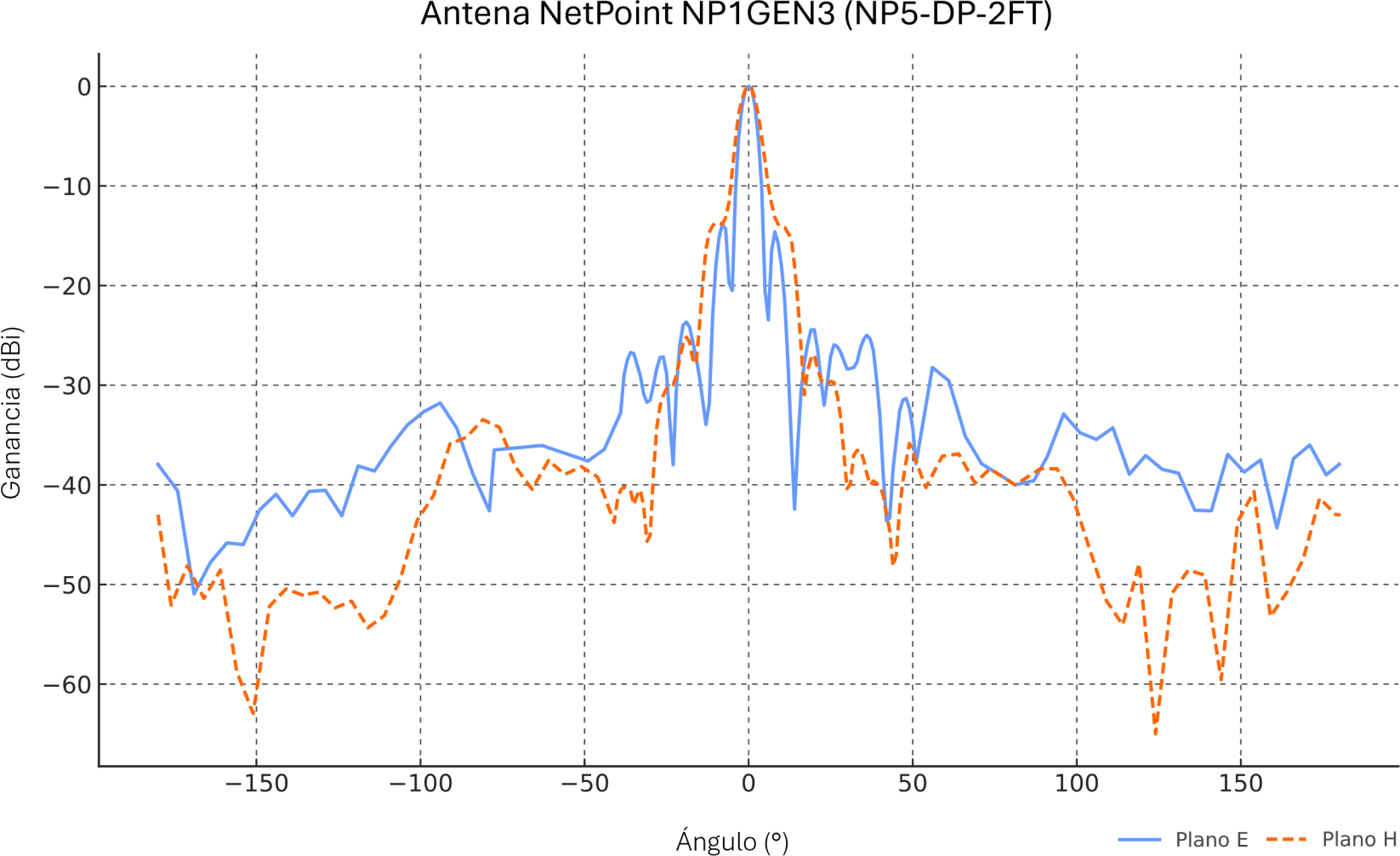

La ganancia de NP1GEN2
En NetPoint trabajamos para una distribución de ganancia lo más homogénea posible. Alta ganancia concentra la señal en la dirección deseada para mayor alcance y mejor conexión en áreas específicas — Bajo 28 / Medio 29 / Alto 30 dBi en 4.9 a 6.4 GHz (ficha GEN3).
Beneficios mecánicos
La mejor antena se distingue en su mecánica, ya que una de sus características es facilitar el trabajo a los trabajadores de altura.
- Poco peso
- Resistencia a la corrosión
- Alta reflectividad de la luz y el calor
- Sellado hermético
- Excelente aislamiento entre puertos
- Asegurar la conductividad eléctrica

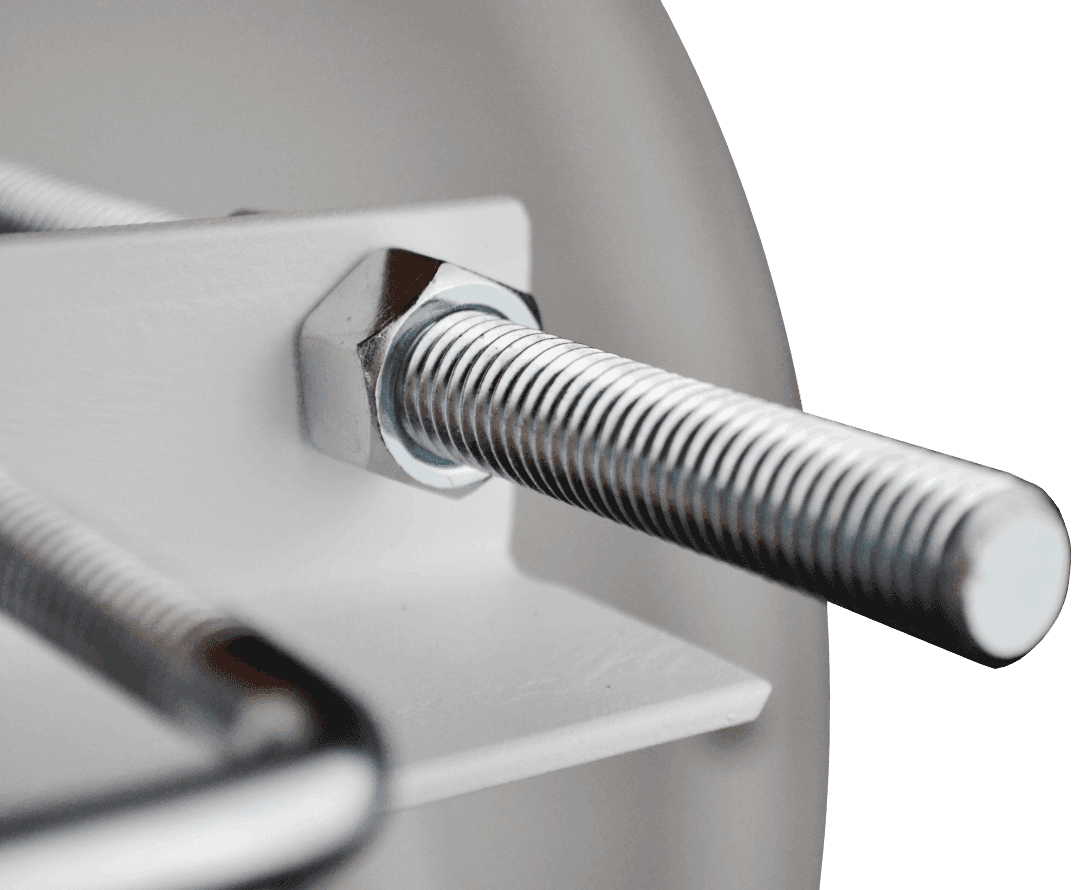

Ajuste fino
Ajuste fino en el azimut vertical: el tensor permite elevaciones ±15° precisas al alinear y centrar los lóbulos principales.

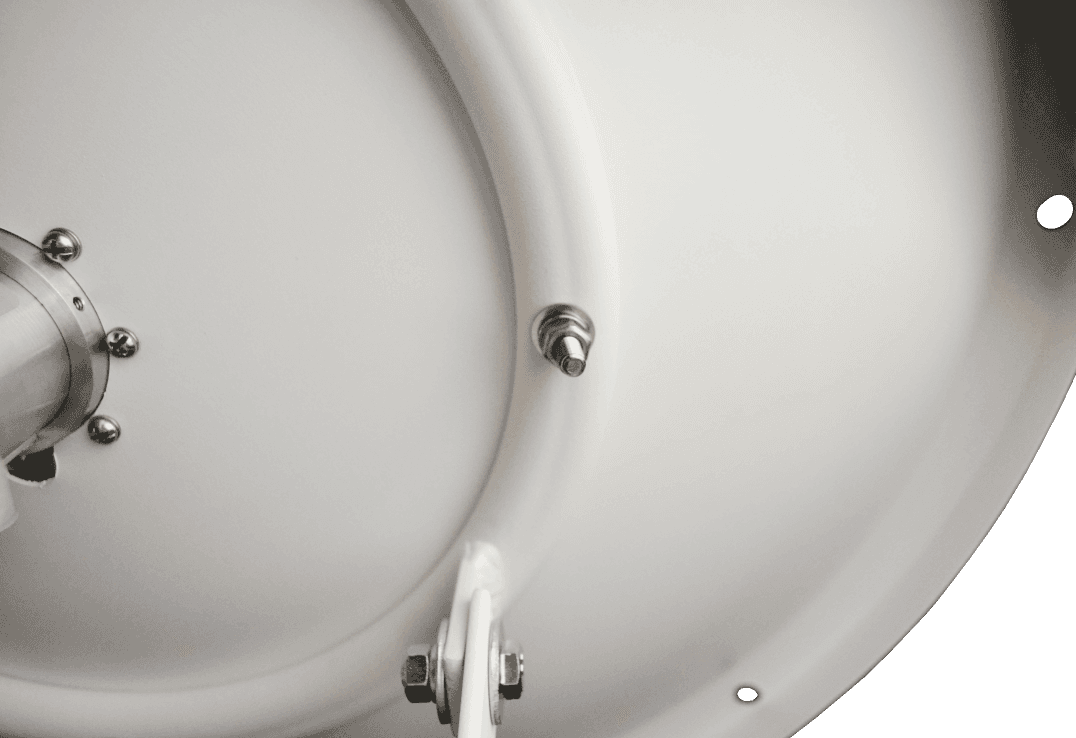

Tornillería de acero inoxidable
Adiós a la soldadura en frío de algunos componentes: durabilidad en equipos pasivos para mantenimientos preventivos y despliegues rápidos.

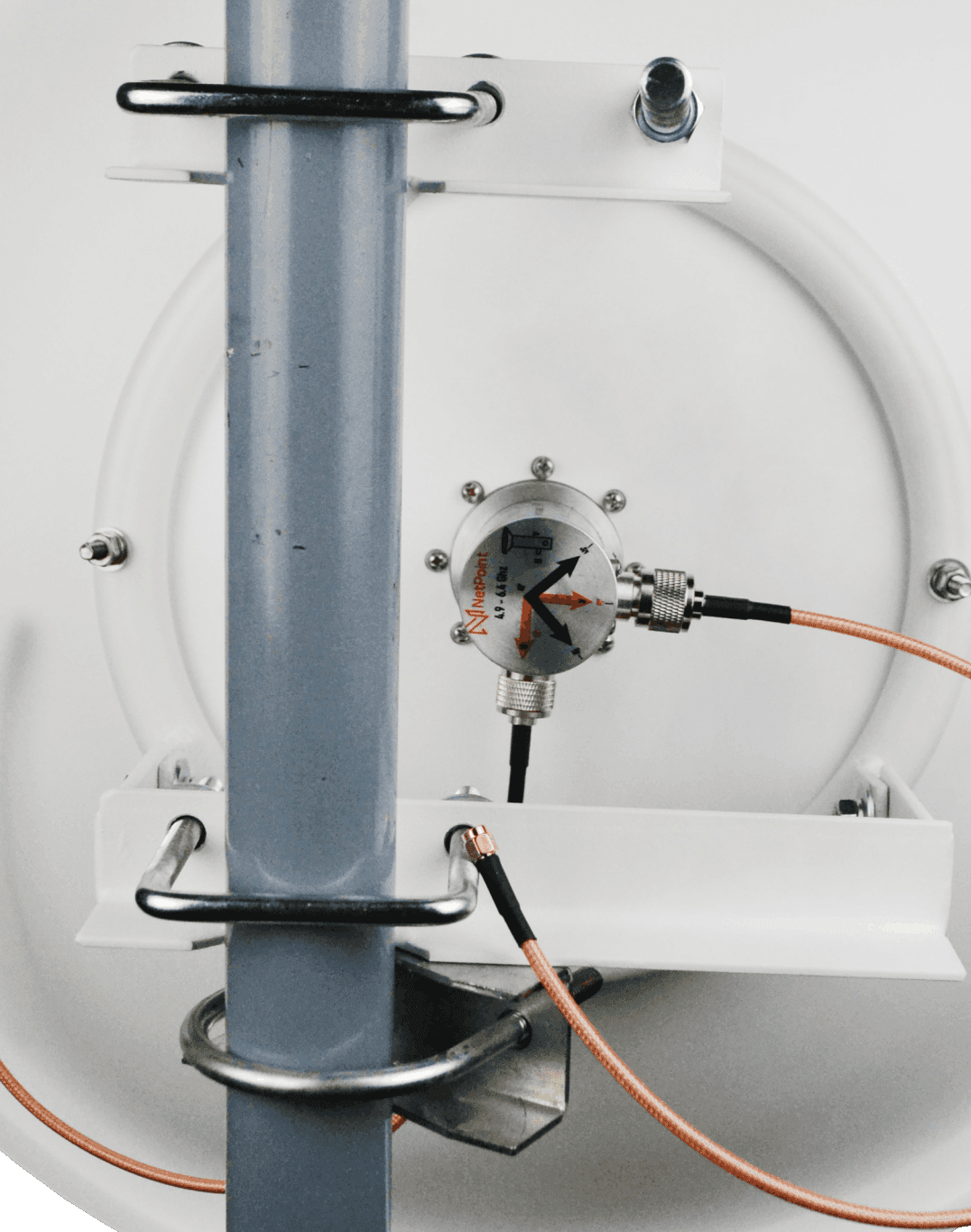

Base estabilizadora y ajuste horizontal
Base estabilizadora recomendada por instaladores: en herraje tipo bandera permite paneo horizontal hasta 180°; en torre el ángulo máximo es ~45°. Facilita asentar el plato en altura.

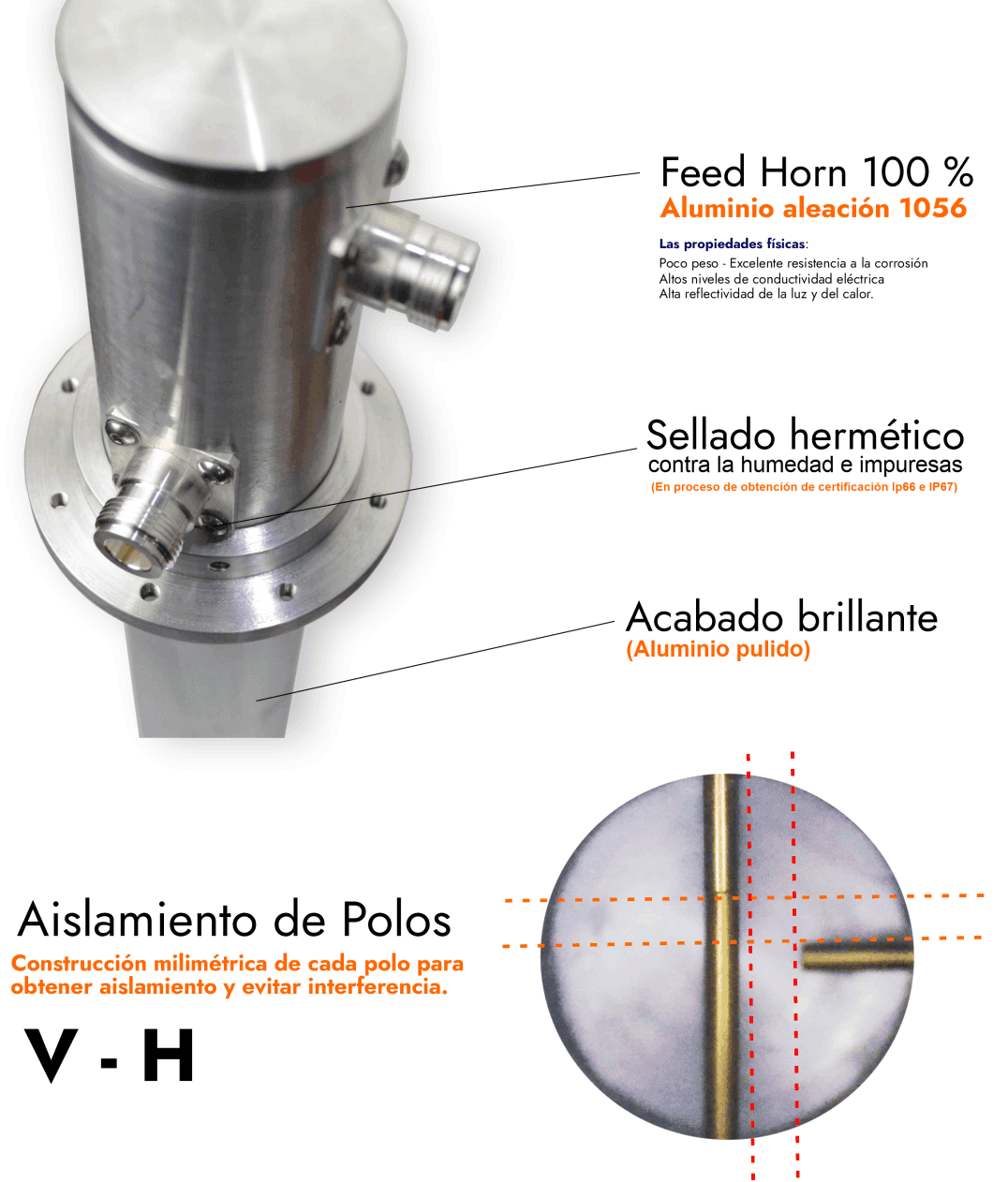

El feed horn de NetPoint
Una característica de los feed horn o dipolos de NetPoint es el estricto proceso de elaboración, con una pureza de aluminio al 100 % para poder canalizar la potencia eléctrica del radio así como brindar una estabilidad constante de la frecuencia y VSWR.

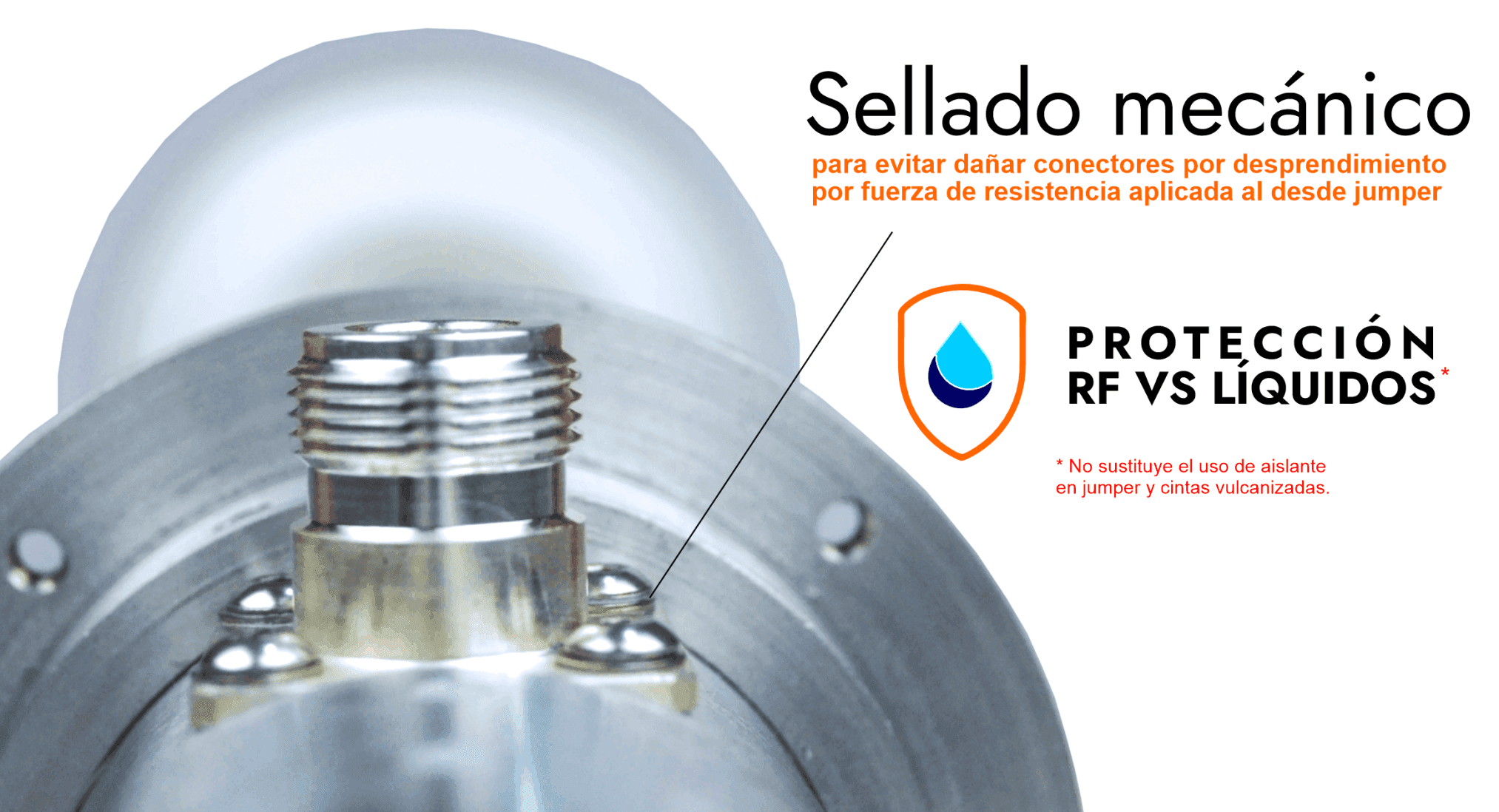

El conector RF de NetPoint
Un conector de alto diseño asegura la mejor eficiencia de RF y ayuda a mantener un VSWR estable. Buscamos siempre mejorar los feed horn con un sellado más hermético e impermeable.
Accesorios incluidos

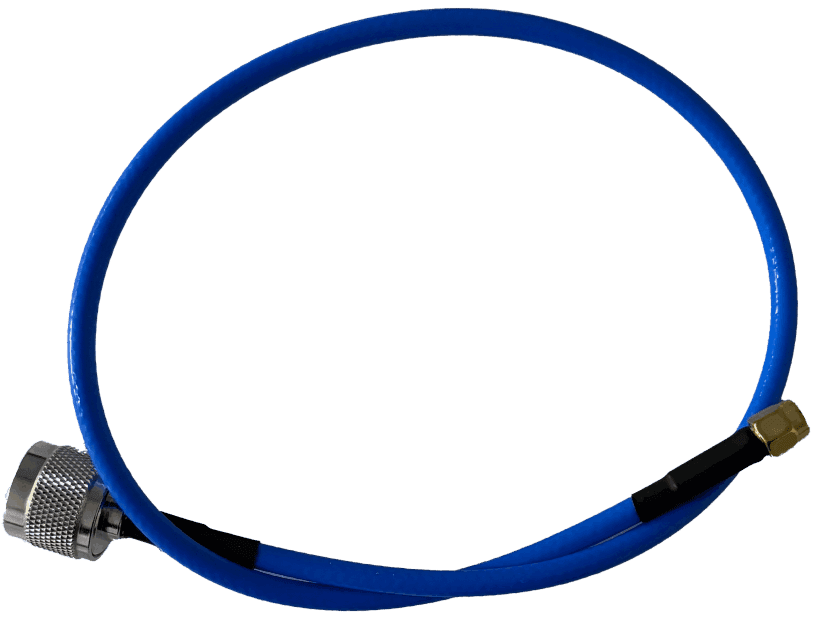

Jumper N–SMANPb142
Jumper flexible de 30 cm cobrizo con blindaje de doble malla con baño de plata 96 %, aislamiento TFE (teflón), SMA macho, pérdida ~0.1 dB. Ideal para radios Ubiquiti, Mimosa Networks y Cambium Networks — cable incluido con la antena.

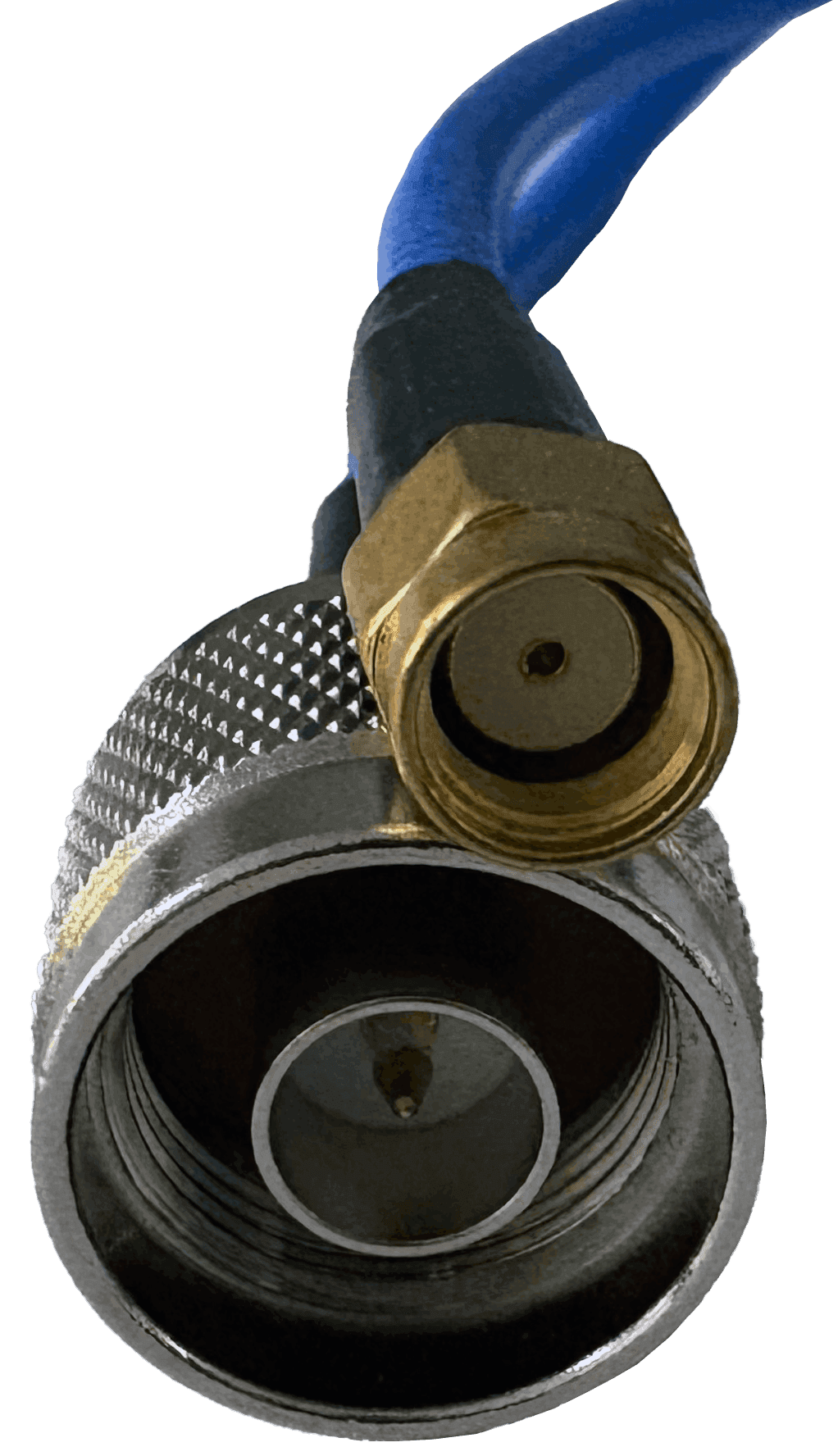

Jumper N–NNPB142N
Jumper ideal para radios más robustos como Mimosa Networks y Cambium Networks (B5C y PTP 550). Solicítalo a tu distribuidor si lo requieres.
Preguntas frecuentes
¿Con qué radio se puede utilizar la NP1GEN2?
Las antenas NP1GEN2 son compatibles con radios conectorizados como Mimosa Networks, Cambium Networks, Radwin, Ubiquiti y MikroTik, entre otras. La frecuencia de operación es de 4.9 a 6.4 GHz.
¿La antena NP1GEN2 tiene pigtails o jumper?
Sí. Incluye un par de jumpers NP142 N a SMA; si necesitas jumper N a N, solicítalos a tu distribuidor.
¿Necesito registrar mi antena una vez realizada la compra?
Sí. Registra tus antenas para facilitar soporte técnico y el proceso de garantía.
¿Es compatible utilizar una NP1GEN2 con una NPX o NPTR?
Sí, puedes combinarlas en distintos escenarios mientras el radio sea el mismo; los resultados pueden variar según el estudio del enlace.
¿Qué accesorios puedo utilizar con la NP1GEN2?
Puedes blindar con armaduras NetPoint, aplicar radomo rompevientos donde se requiera y usar el brazo estabilizador SANP.
Hecho en México
Diseñado y fabricado en México con materiales 100 % nacionales por el departamento de I+D de NetPoint. Patente mexicana.
