VSWR
El VSWR mide la eficacia de la conexión entre la antena y la línea de transmisión. En la ficha NP66 el VSWR HPOL se mantiene < 2.0.
NP66
Antena NP66, 5.9–7.2 GHz, 39 dBi, 6 ft, Dual Slant, N–N
NP66
- Ganancia
- 39 dBi (35–39 dBi)
- Tamaño
- 6 ft / ø182 cm
- Alcance
- PTP > 100 km
- Banda
- 5.9–7.2 GHz
Descripción. La antena NP66 es una antena parabólica para enlaces backhaul de punto a punto. Reflector ø182 cm / 6 ft, ganancia Bajo 35 / Medio 37 / Alto 39 dBi en 5.9 a 7.2 GHz, conector Dual N-hembra con cables para RP-SMA.
- Ganancia Bajo 35 · Medio 37 · Alto 39 dBi
- Frecuencia 5.9–7.2 GHz · MLO Ready
- F/B > 65 dB · haz 2.5° / 2.6°
- Dual slant 45° or 90°
- Jumpers Dual N–RP-SMA · 2 ft / 600 mm
- Compatible con radios conectorizados >6 GHz: Ubiquiti, Cambium, Mimosa, Radwin, Telrad, LigoWave, Astra, Zyxel, Proxim
- Viento operativo 180 km/h (112 mph)
- Polarización Dual slant 45° or 90°
- VSWR < 2.0
- F/B > 65 dB
- Modelo
- NP66
- SKU
- NP66
- Marca
- NetPoint
- Serie
- NetPoint NP6
Garantía NetPoint por defectos de fabricación
Solicitar este producto
Catálogo informativo — sin compra en línea. Contacta ventas o un distribuidor autorizado.
Resumen técnico NP66
5.9 – 7.2 GHz
35–39 dBi
Antena ligera
Dual Slant
6 ft · ø182 cm
Principales aplicaciones
- PTP Backhaul
- CPE
Especificaciones
NP66Especificaciones eléctricas
| Tipo de antena | Reflector parabólico direccional |
|---|---|
| Frecuencia | 5.9 - 7.2 GHz |
| Tipo de conector | Hembra N |
| Ganancia (dBi) | Bajo 35 dBi - Medio 37 dBi - Alto 39 dBi |
| VSWR HPOL | <2.0 |
| Ancho de haz VPOL | 2.5° |
| Ancho de haz HPOL | 2.6° |
| Impedancia (Ohms) | 50 |
| Radio F/B (dB) | >65 |
| Polarización | Dual slant 45° or 90° |
Especificaciones mecánicas
| Carga de viento operativa | 180 km/h (112 mph) |
|---|---|
| Diámetro | ø182 cm | 6ft |
| Ajuste del azimut | +/- 60 grados |
| Ajuste de elevación (°) | +/- 15 grados |
| Diámetro del tubo de montaje, mín. | 1 pulgada - 25.4mm |
| Diámetro del tubo de montaje, máx. | 2.95 pulgada 75.00mm |
| Temperatura de funcionamiento (C°) | -49 a +140 F° | -45 a +60 C° |
| Tipo de conector | Dual N-hembra con cables para RP-SMA |
| Longitud del cable | 2ft - 600 mm |
NetPoint NP66 es compatible con
Cambium Networks · Mimosa Networks · Ubiquiti · Radwin · Telrad · LigoWave · Astra Wireless · Zyxel · Proxim Wireless
Algunas posibles combinaciones
Force 4600c
Wave MLO6
Radwin 2000D

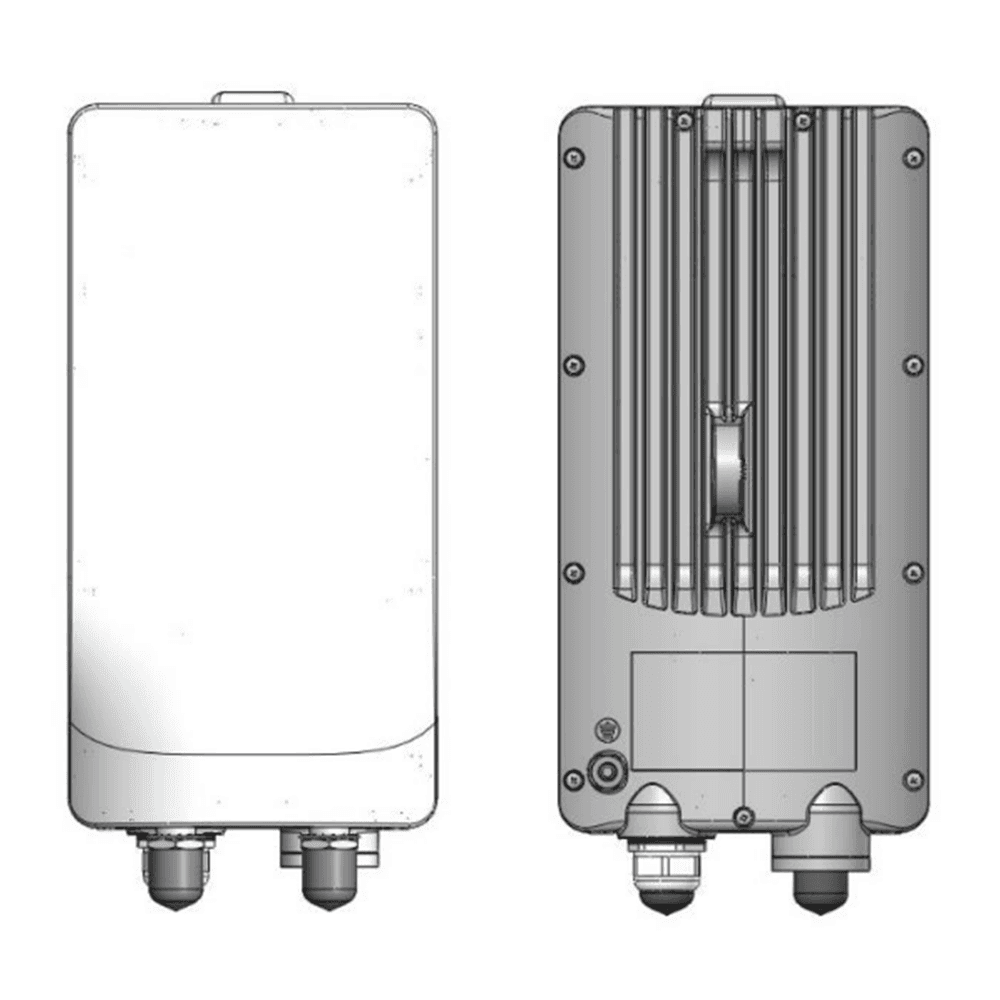

Radwin 2000E

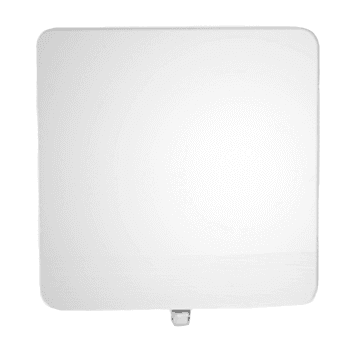

Radwin Alpha
RapidFire5
Especificaciones eléctricas NP66
Ganancia de NP66
La antena NP66 ofrece ganancia Bajo 35 / Medio 37 / Alto 39 dBi en 5.9 a 7.2 GHz, ideal para enlaces punto a punto de muy largo alcance.
Beneficios mecánicos
La mejor antena se distingue en su mecánica, ya que una de sus características es facilitar el trabajo a los trabajadores de altura.
- Poco peso
- Resistencia a la corrosión
- Alta reflectividad de la luz y el calor
- Sellado hermético
- Excelente aislamiento entre puertos
- Asegurar la conductividad eléctrica

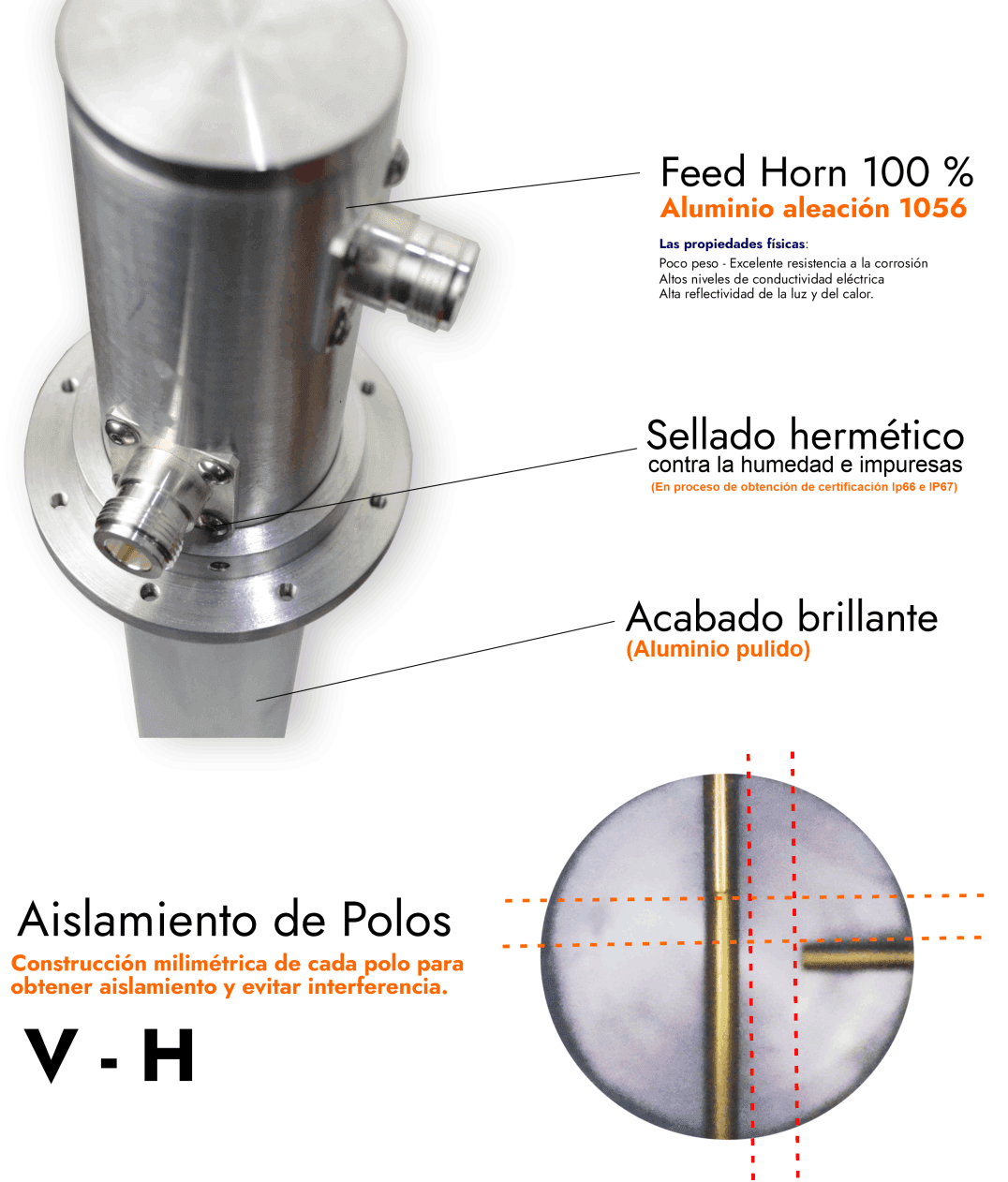

El feed horn de NetPoint
Una característica de los feed horn o dipolos de NetPoint es el estricto proceso de elaboración, con una pureza de aluminio al 100 % para poder canalizar la potencia eléctrica del radio así como brindar una estabilidad constante de la frecuencia y VSWR.

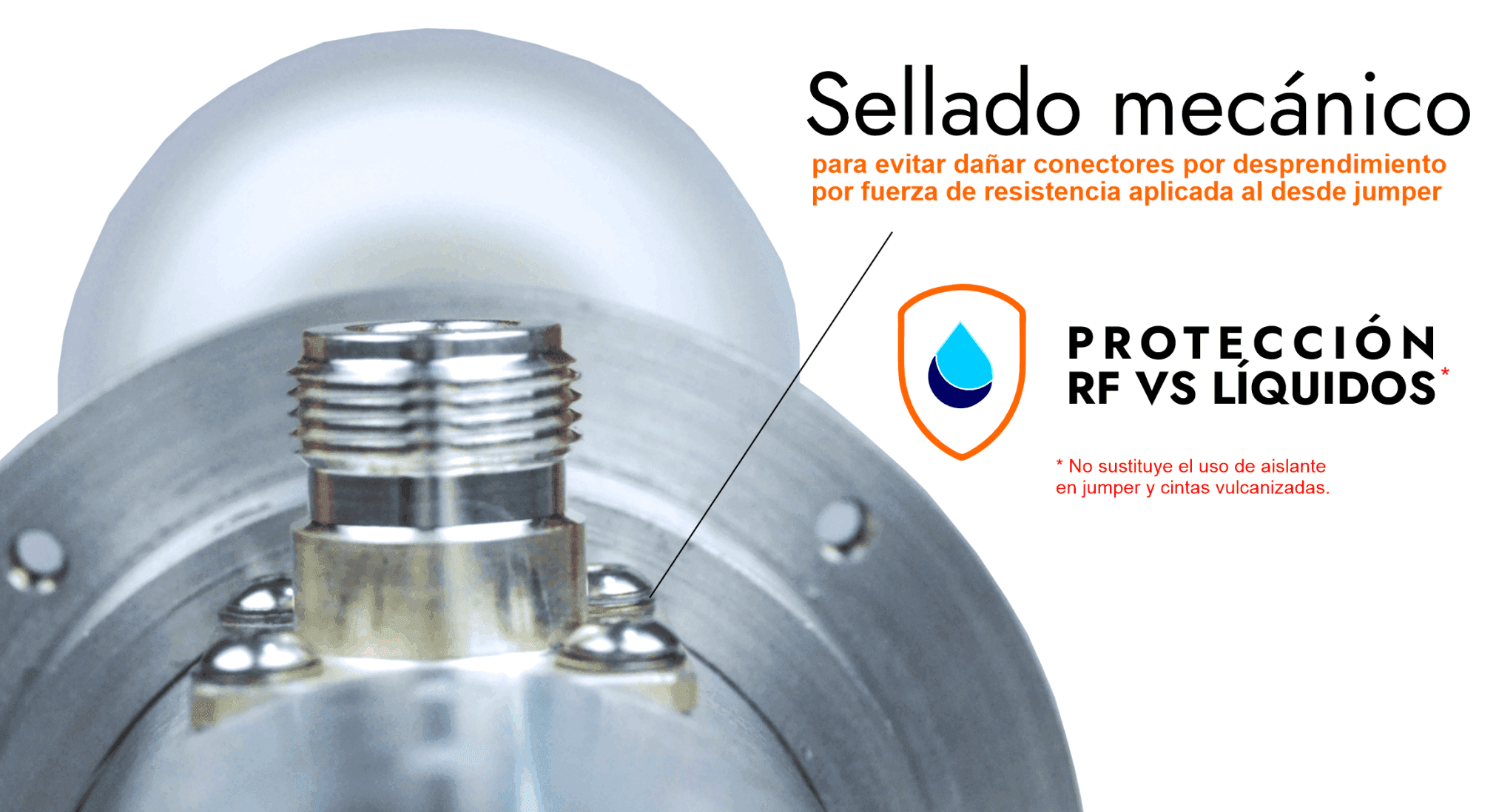

El conector RF de NetPoint
Un conector de alto diseño asegura la mejor eficiencia de RF y ayuda a mantener un VSWR estable. Buscamos siempre mejorar los feed horn con un sellado más hermético e impermeable.
Accesorios incluidos

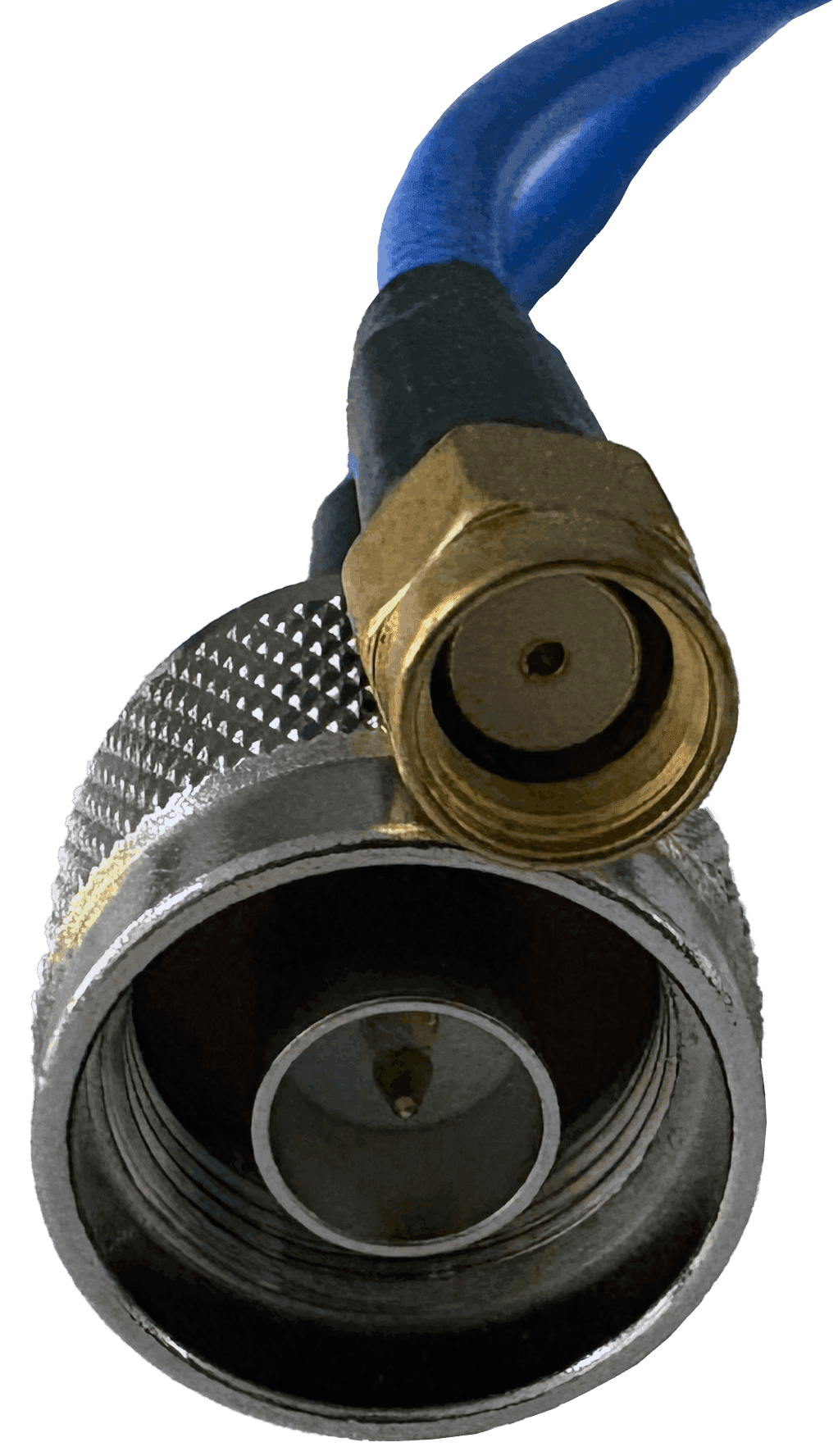

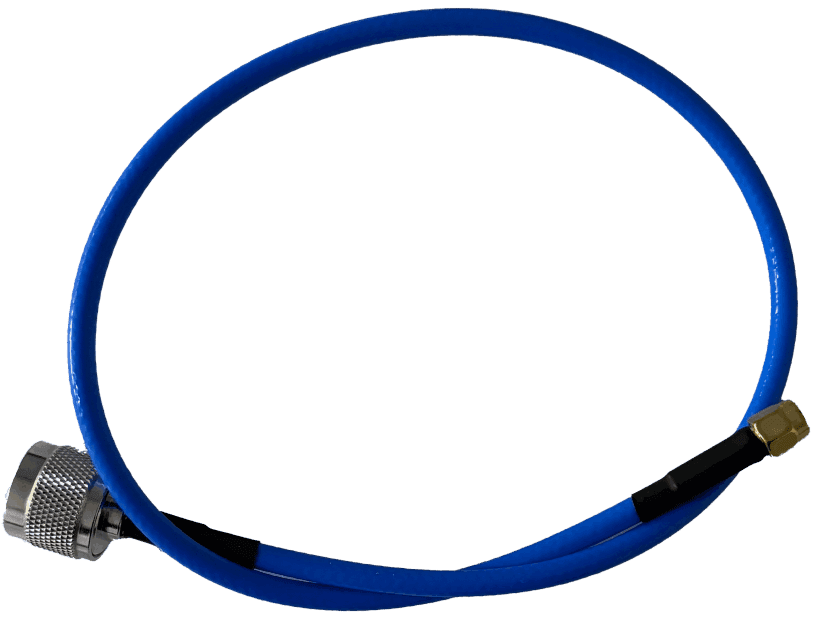

Jumper N–SMANPb142
Jumper flexible de 30 cm cobrizo con blindaje de doble malla con baño de plata 96 %, aislamiento TFE (teflón), SMA macho, pérdida ~0.1 dB. Ideal para radios Ubiquiti, Mimosa Networks y Cambium Networks — cable incluido con la antena.
Brazo estabilizador
Brazo estabilizador para instalación para añadir mayor resistencia al viento
Preguntas frecuentes
¿Cuál es el rango de frecuencias de las antenas NP66?
Las antenas NP66 operan en el rango extendido de 5.9 a 7.2 GHz, lo que permite un mejor aprovechamiento del espectro en zonas con alta saturación.
¿Qué ganancia tienen las antenas NP66?
La NP66 ofrece ganancia Bajo 35 / Medio 37 / Alto 39 dBi, con un diseño parabólico de alta eficiencia para enlaces de muy largo alcance.
¿Qué tipo de conector usan las NP66?
Están equipadas con conectores N-Hembra de baja pérdida. Se entregan con jumpers tipo N-SMA compatibles con radios como Mimosa, Cambium y Ubiquiti.
¿Son compatibles con enlaces de larga distancia?
Sí. Las NP66 están diseñadas para enlaces punto a punto (PTP) de hasta 100 km, especialmente si se combinan con radios de alta sensibilidad y modulación eficiente.
¿Cuál es el VSWR típico?
Según ficha, el VSWR HPOL se mantiene < 2.0 en el rango operativo.
¿Qué tipo de polarización admiten?
Las NP66 manejan polarización dual slant ±45°, ideal para maximizar la eficiencia MIMO 2×2 en entornos de backhaul.
¿Qué materiales utilizan? ¿Son resistentes a la intemperie?
Sí. Están fabricadas con aluminio tratado y recubrimiento anticorrosivo, con radomo de fibra de vidrio resistente a rayos UV y lluvia.
¿Se pueden usar con radios de 6 GHz tipo WiFi 6E o LTE-Licensed?
Sí. Son aptas para radios que operen en los 6 GHz altos, incluyendo tecnologías emergentes como WiFi 6E backhaul, LTE-LAA o soluciones personalizadas.
¿Qué distancia mínima recomiendan para su uso?
Aunque pueden usarse en enlaces cortos, se recomienda un mínimo de 3 km para evitar sobrepotencia y garantizar la zona Fresnel.
¿Se necesita una torre o mástil especial?
Se recomienda montar las NP66 en mástiles de acero de 2 pulgadas o torres con mínimo 6 m de altura, con orientación precisa y anclaje firme.
¿Qué accesorios puedo utilizar?
Puedes blindar las antenas con armaduras NetPoint, aplicar radomo rompevientos donde se requiera y usar el brazo estabilizador SANP para instalaciones más profesionales.
Hecho en México
Diseñado y fabricado en México con materiales 100 % nacionales por el departamento de I+D de NetPoint. Patente mexicana.
