Antena NP6 (NP6-DP-3FT) 32 dBi, 5.9–7.2 GHz, 3 ft, Dual Slant
NP6-DP-3FT
Descripción. La antena NP6 (NP6-DP-3FT) es una antena parabólica para enlaces backhaul de punto a punto para distancias óptimas de 1 hasta 50 km. Es una antena conectorizada de tipo N a N; incluye jumpers N-SMA y radomo, compatible con Ubiquiti, Cambium Networks y Mimosa Networks. Ganancia de 32 dBi y frecuencia de operación de 5.9 a 7.2 GHz.
Garantía NetPoint por defectos de fabricación
Solicitar este producto
Catálogo informativo — sin compra en línea. Contacta ventas o un distribuidor autorizado.
5.9 – 7.2 GHz
30–32 dBi
Antena ligera
Dual Slant
3 ft · ø95 cm
| Tipo de antena | Reflector parabólico direccional |
|---|---|
| Frecuencia | 5.9 - 7.2 GHz |
| Tipo de conector | Hembra N |
| Ganancia (dBi) | Bajo 30 dBi - Medio 31 dBi - Alto 32 dBi |
| VSWR HPOL | ≤1.4 |
| Ancho de haz VPOL | 3.0° |
| Ancho de haz HPOL | 3.2° |
| Impedancia (Ohms) | 50 |
| Radio F/B (dB) | >60 |
| Polarización | Dual slant 45° or 90° |
| Carga de viento operativa | 180 km/h (112 mph) |
|---|---|
| Diámetro | ø95 cm | 3ft |
| Ajuste del azimut | +/- 60 grados |
| Ajuste de elevación (°) | +/- 15 grados |
| Diámetro del tubo de montaje, mín. | 1 pulgada - 25.4mm |
| Diámetro del tubo de montaje, máx. | 2.95 pulgada 75.00mm |
| Temperatura de funcionamiento (C°) | -49 a +140 F° | -45 a +60 C° |
| Tipo de conector | Dual N-hembra con cables para RP-SMA |
| Longitud del cable | 2ft - 600 mm |
Cambium Networks · Mimosa Networks · Ubiquiti · Radwin · Telrad · LigoWave · Astra Wireless · Zyxel · Proxim Wireless
Force 4600c
Wave MLO6
Radwin 2000D

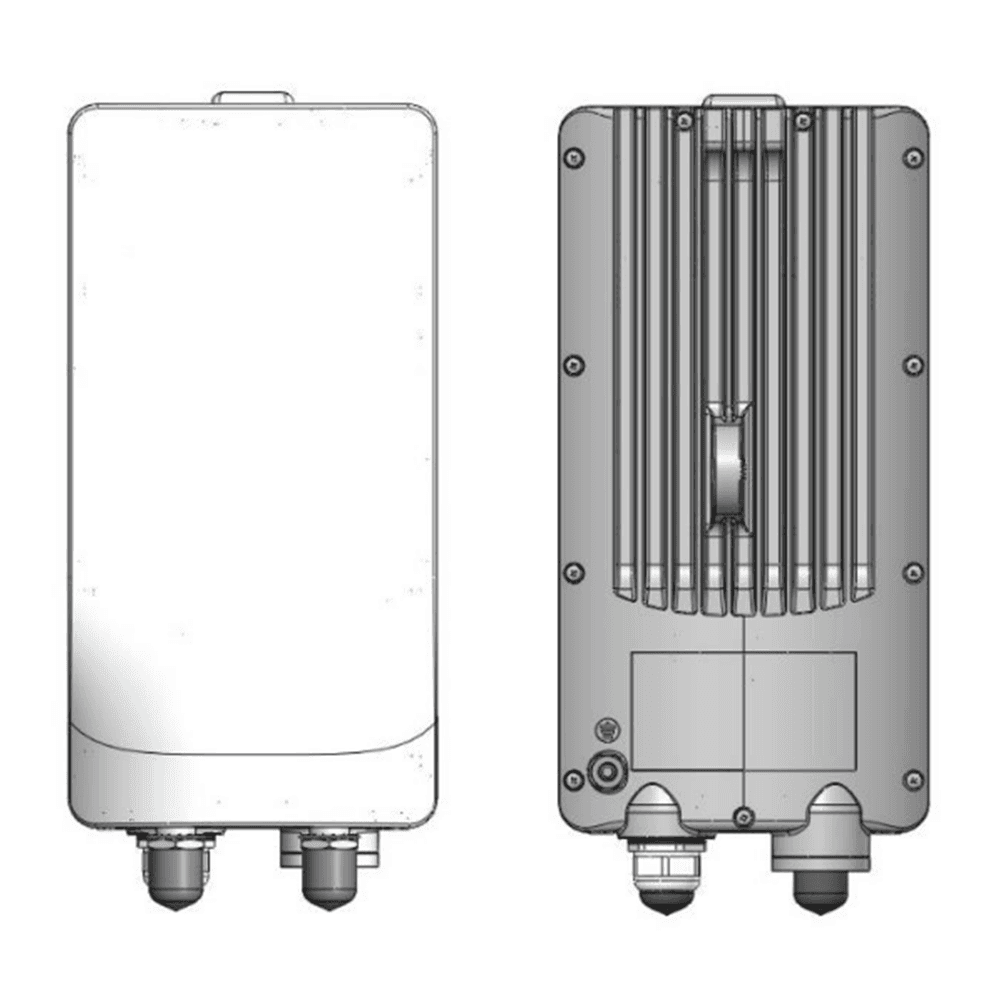

Radwin 2000E

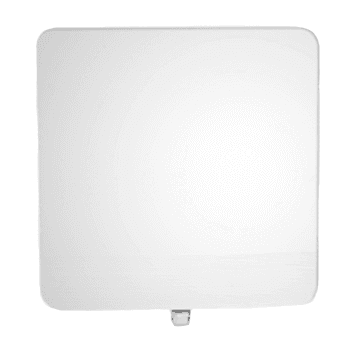

Radwin Alpha

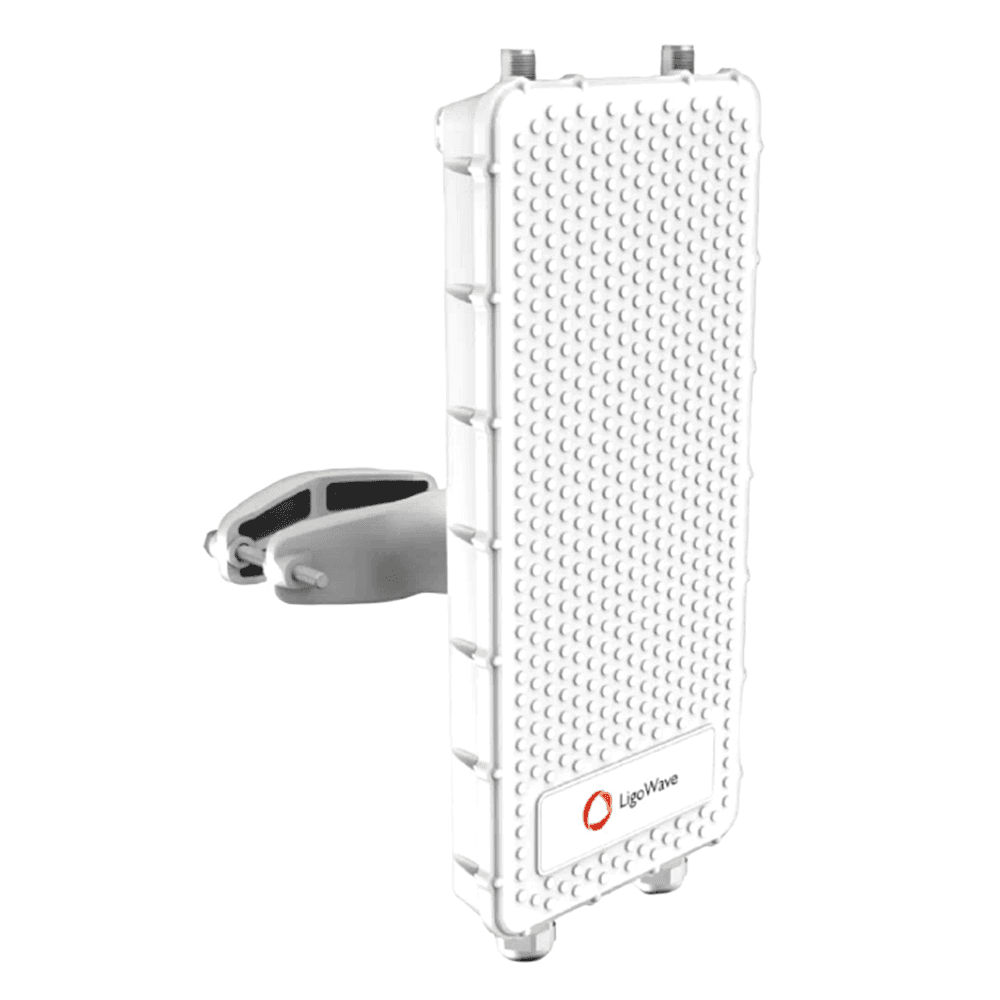

RapidFire5
El VSWR es un indicador que mide la eficacia de la conexión entre una antena y la línea de transmisión. Un VSWR bajo garantiza que casi toda la señal se transmita correctamente. A continuación, mostramos las mediciones estándar en nuestros modelos NP6.

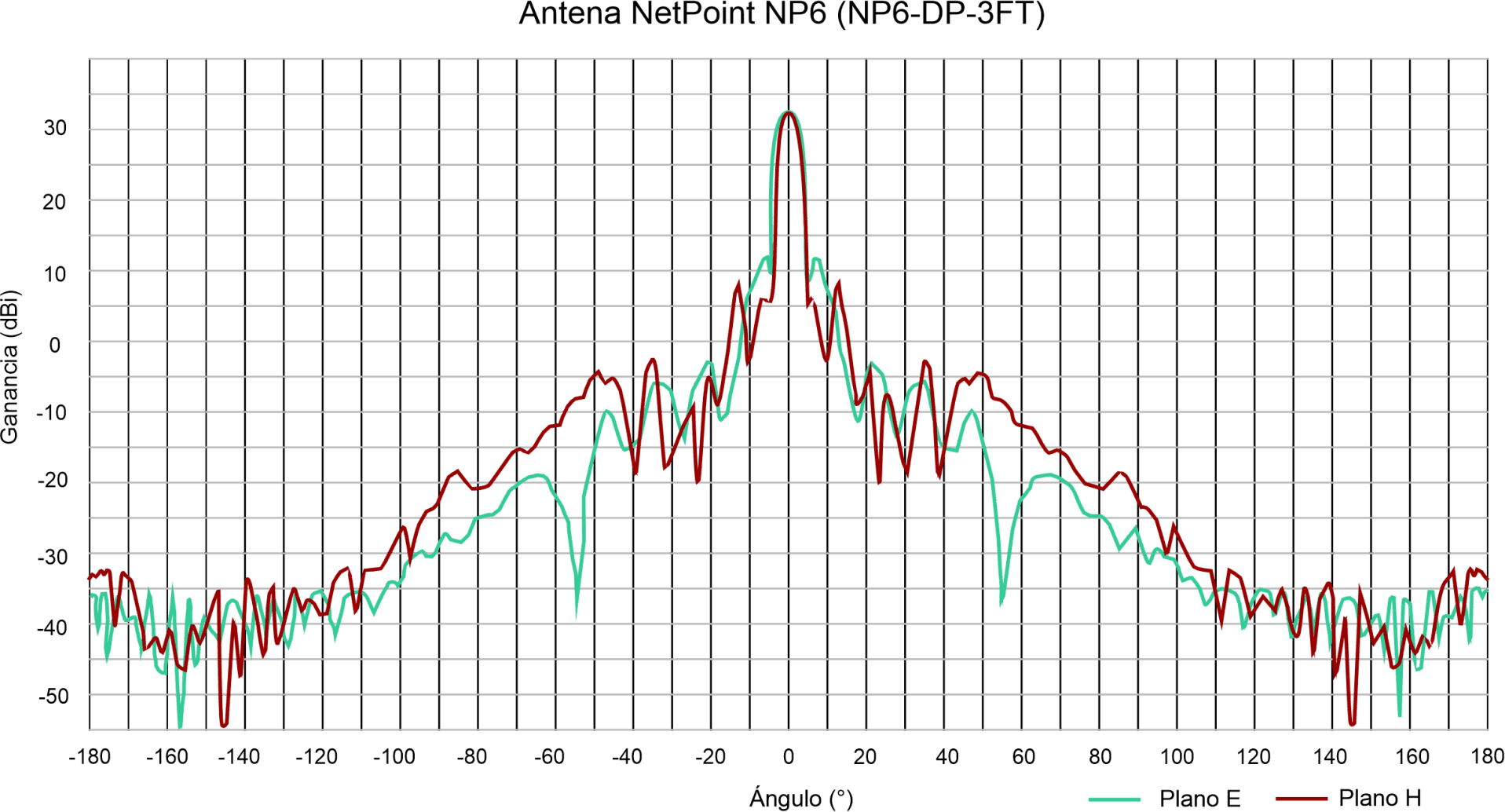

La antena NP6 presenta una ganancia progresiva entre 5.9 y 7.2 GHz, ideal para enlaces punto a punto. Una ganancia alta permite mayor alcance y estabilidad.
La mejor antena se distingue en su mecánica, ya que una de sus características es facilitar el trabajo a los trabajadores de altura.

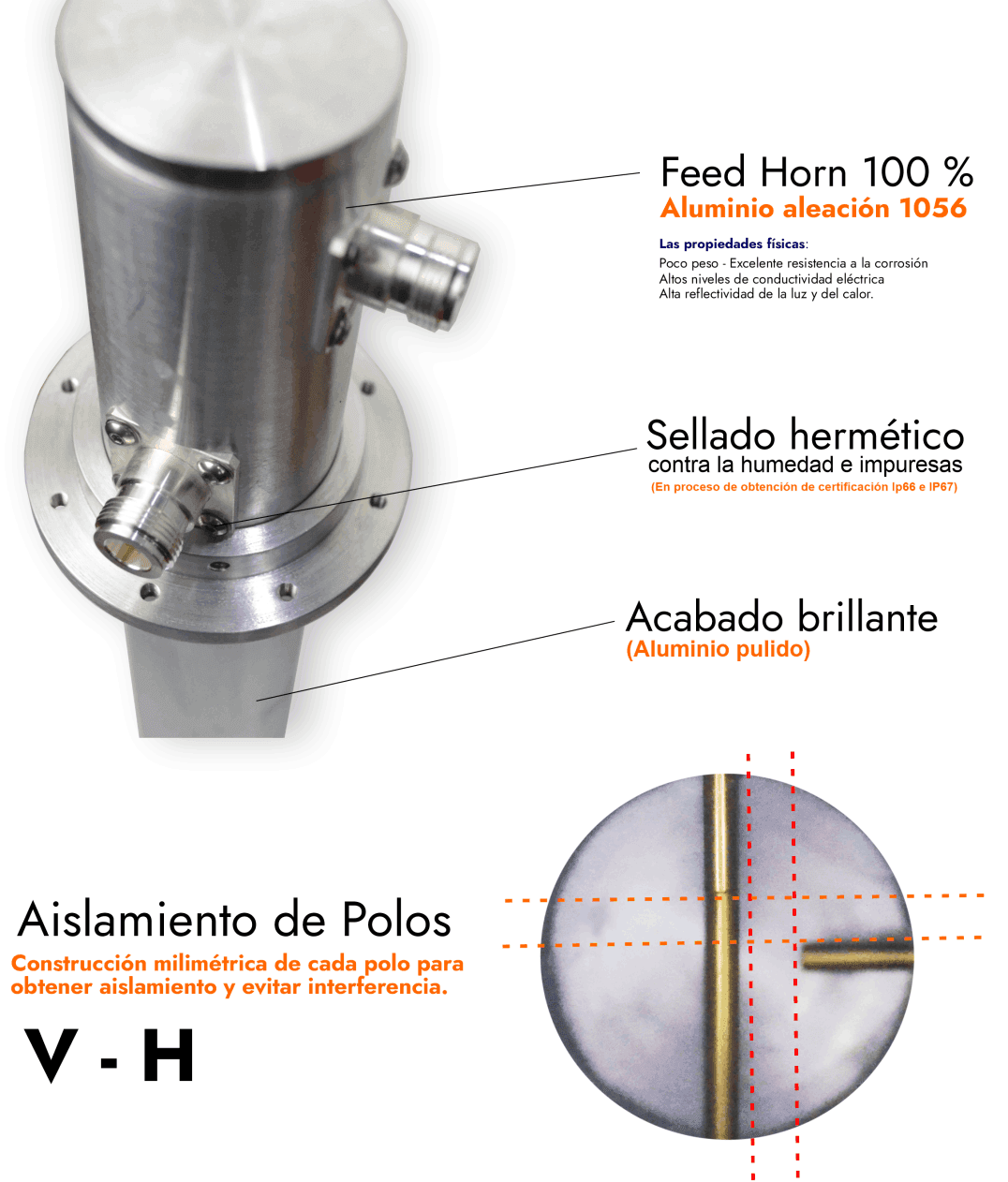

Una característica de los feed horn o dipolos de NetPoint es el estricto proceso de elaboración, con una pureza de aluminio al 100 % para poder canalizar la potencia eléctrica del radio así como brindar una estabilidad constante de la frecuencia y VSWR.

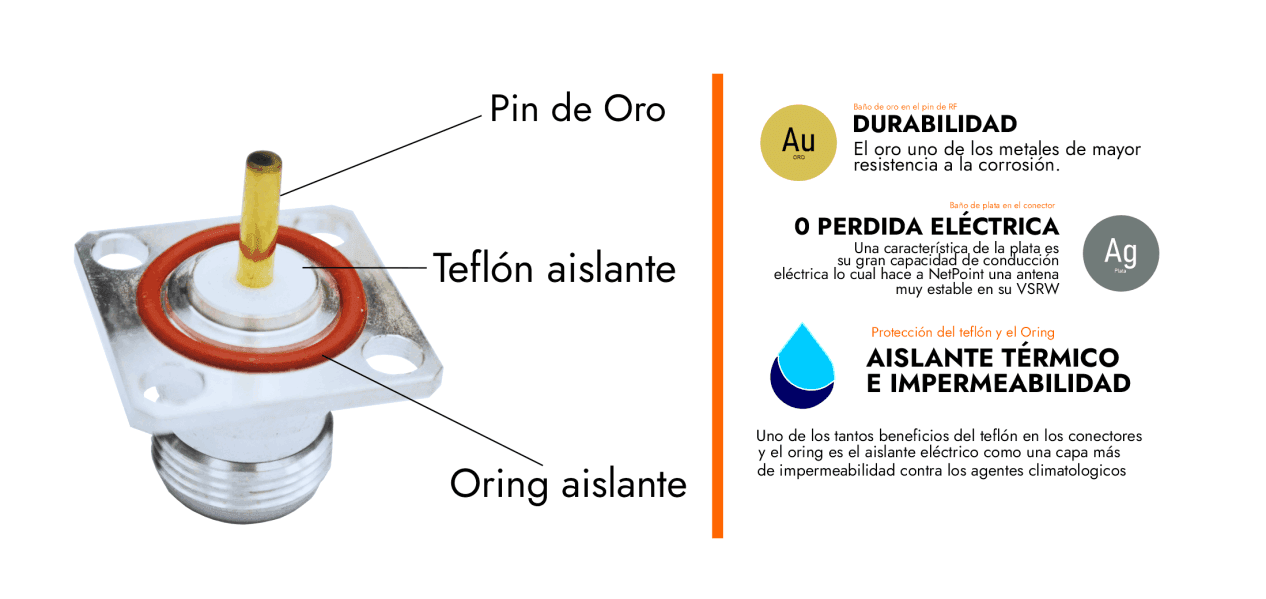

Un conector de alto diseño asegura la mejor eficiencia de RF y ayuda a mantener un VSWR estable. Buscamos siempre mejorar los feed horn con un sellado más hermético e impermeable.
Jumper flexible de 30 cm cobrizo con blindaje de doble malla con baño de plata 96 %, aislamiento TFE (teflón), SMA macho, pérdida ~0.1 dB. Ideal para radios Ubiquiti, Mimosa Networks y Cambium Networks — cable incluido con la antena.
Brazo estabilizador para instalación para añadir mayor resistencia al viento
Las antenas NP6 operan en el rango extendido de 5.9 a 7.2 GHz, lo que permite un mejor aprovechamiento del espectro en zonas con alta saturación.
La ganancia promedio es de 32 dBi, con un diseño parabólico de alta eficiencia que mejora el alcance y la estabilidad del enlace.
Están equipadas con conectores N-Hembra de baja pérdida. Se entregan con jumpers tipo N-SMA compatibles con radios como Mimosa, Cambium y Ubiquiti.
Sí. Las NP6 están diseñadas para enlaces punto a punto (PTP) de hasta 100 km, especialmente si se combinan con radios de alta sensibilidad y modulación eficiente.
El VSWR se mantiene por debajo de 1.7 en todo el rango operativo, garantizando mínima pérdida de retorno y mayor eficiencia de transmisión.
Las NP6 manejan polarización dual slant ±45°, ideal para maximizar la eficiencia MIMO 2×2 en entornos de backhaul.
Sí. Están fabricadas con aluminio tratado y recubrimiento anticorrosivo, con radomo de fibra de vidrio resistente a rayos UV y lluvia.
Sí. Son aptas para radios que operen en los 6 GHz altos, incluyendo tecnologías emergentes como WiFi 6E backhaul, LTE-LAA o soluciones personalizadas.
Aunque pueden usarse en enlaces cortos, se recomienda un mínimo de 3 km para evitar sobrepotencia y garantizar la zona Fresnel.
Se recomienda montar las NP6 en mástiles de acero de 2 pulgadas o torres con mínimo 6 m de altura, con orientación precisa y anclaje firme.
Puedes blindar las antenas con armaduras NetPoint, aplicar radomo rompevientos donde se requiera y usar el brazo estabilizador SANP para instalaciones más profesionales.
Hecho en México
Diseñado y fabricado en México con materiales 100 % nacionales por el departamento de I+D de NetPoint. Patente mexicana.
