VSWR
Según ficha NPUW4, el VSWR se mantiene ≤ 1.5 en 4.9–7.2 GHz con ISO / XDP 30 dB.
NPUW4
Antena parabólica NPUW4 ultra wideband, 4.9–7.2 GHz, 34–36 dBi, 4 ft
NP6W-SDP-4FT
1 / 5
- Ganancia
- 34–36 dBi
- Tamaño
- 4 ft / ø 122 cm
- Alcance
- PTP ≤ 100 km
- Banda
- 4.9–7.2 GHz
Descripción. La antena parabólica NetPoint NPUW4 (NP6W-SDP-4FT) ofrece alto rendimiento en bandas con y sin licencia: polarización lineal dual, conector N hembra, VSWR excepcional en 4.9–7.2 GHz, premontada con radomo integrado — PTP backhaul, CPE y seguridad pública.
- Una antena cubre las bandas completas de 5 y 6 GHz
- Ganancia Baja 34 · Media 35 · Alta 36 dBi
- Haz VPOL 2.9° · HPOL 2.8° · F/B ≥ 64 dB
- VSWR ≤ 1.5 · ISO / XDP 30 dB
- Compatibilidad directa con radios MLO 5 y 6
- Jumper incluido N a RPSMA
- Hecho en México
- Polarización Dual slant 45°–90°
- VSWR ≤ 1.5
- F/B ≥ 64 dB
- Modelo
- NPUW4
- SKU
- NP6W-SDP-4FT
- Marca
- NetPoint
- Serie
- NetPoint NPUW
Garantía NetPoint por defectos de fabricación
Solicitar este producto
Catálogo informativo — sin compra en línea. Contacta ventas o un distribuidor autorizado.
Resumen técnico NPUW4
4.9 – 7.2 GHz
34–36 dBi
Antena ligera
Dual Slant
4 ft · ø122 cm
Principales aplicaciones
- PTP Backhaul
- CPE
- Seguridad pública
Especificaciones
NP6W-SDP-4FTEspecificaciones eléctricas
| Rango de frecuencia | 4.9 - 7.2 GHz |
|---|---|
| Tipo de antena | Antena parabólica |
| Ganancia (dBi) | Baja 34 dBi - Media 35 dBi - Alta 36 dBi |
| Ancho de haz VPOL | 2.9° |
| Ancho de haz HPOL | 2.8° |
| Relación frente/espalda (FB) | ≥ 64 dB |
| VSWR | ≤ 1.5 |
| Impedancia (Ohms) | 50 |
| Polarización | Dual slant 45°–90° |
| ISO | 30 dB |
| XDP | 30 dB |
Especificaciones mecánicas
| Diámetro | ø 122 cm, 4 ft |
|---|---|
| Radomo | Fibra de vidrio |
| Peso de la antena | 20 kg | 44 lb |
| Peso del soporte | 4.5 kg | 9.9 lb |
| Carga de viento operativa | 180 km/h (112 mph) |
| Carga de viento de supervivencia | 240 km/h (149 mph) |
| Ajuste de acimut | ± 20° |
| Ajuste de elevación | ± 25° |
| Ajuste fino de polarización | 5° |
| Tipo de conector | Dual N-Hembra |
| Temperatura de funcionamiento | -49 a +140 F° | -45 to +60 C° |
| Instalación en mástil | ø 40 - 120 mm |
NetPoint NPUW4 es compatible con
Cambium Networks · Mimosa Networks · Ubiquiti · Radwin · Telrad · LigoWave · Astra Wireless · Zyxel · Proxim Wireless
Algunas posibles combinaciones
Force 4600c
Wave MLO6
Radwin 2000D
Radwin 2000E
Radwin Alpha
RapidFire6
Stratum™ X3 – 6GHz
Zyxel FWA7
Qsr5-E
Especificaciones eléctricas NPUW4
Ganancia NPUW4
Ganancia Baja 34 / Media 35 / Alta 36 dBi — haz VPOL 2.9° · HPOL 2.8°.
Ficha técnica del catálogo
Beneficios mecánicos
La mejor antena se distingue en su mecánica, ya que una de sus características es facilitar el trabajo a los trabajadores de altura.
- Poco peso
- Resistencia a la corrosión
- Alta reflectividad de la luz y el calor
- Sellado hermético
- Excelente aislamiento entre puertos
- Asegurar la conductividad eléctrica
El feed horn de NetPoint
Una característica de los feed horn o dipolos de NetPoint es el estricto proceso de elaboración, con una pureza de aluminio al 100 % para poder canalizar la potencia eléctrica del radio así como brindar una estabilidad constante de la frecuencia y VSWR.
El conector RF de NetPoint
Un conector de alto diseño asegura la mejor eficiencia de RF y ayuda a mantener un VSWR estable. Buscamos siempre mejorar los feed horn con un sellado más hermético e impermeable.
Accesorios incluidos

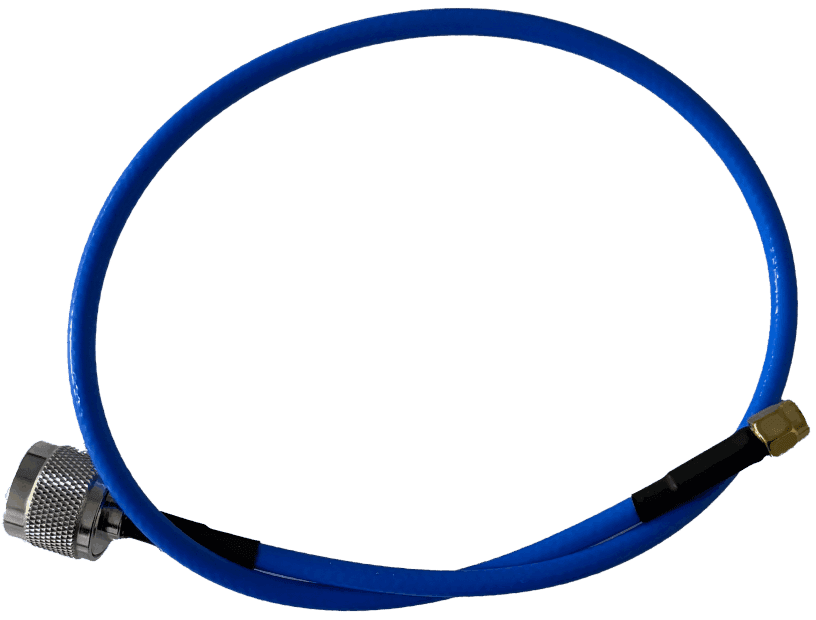

Jumper N–RPSMA
Jumper N a RPSMA incluido con la antena según ficha — compatible con radios MLO Ubiquiti, Mimosa y Cambium.

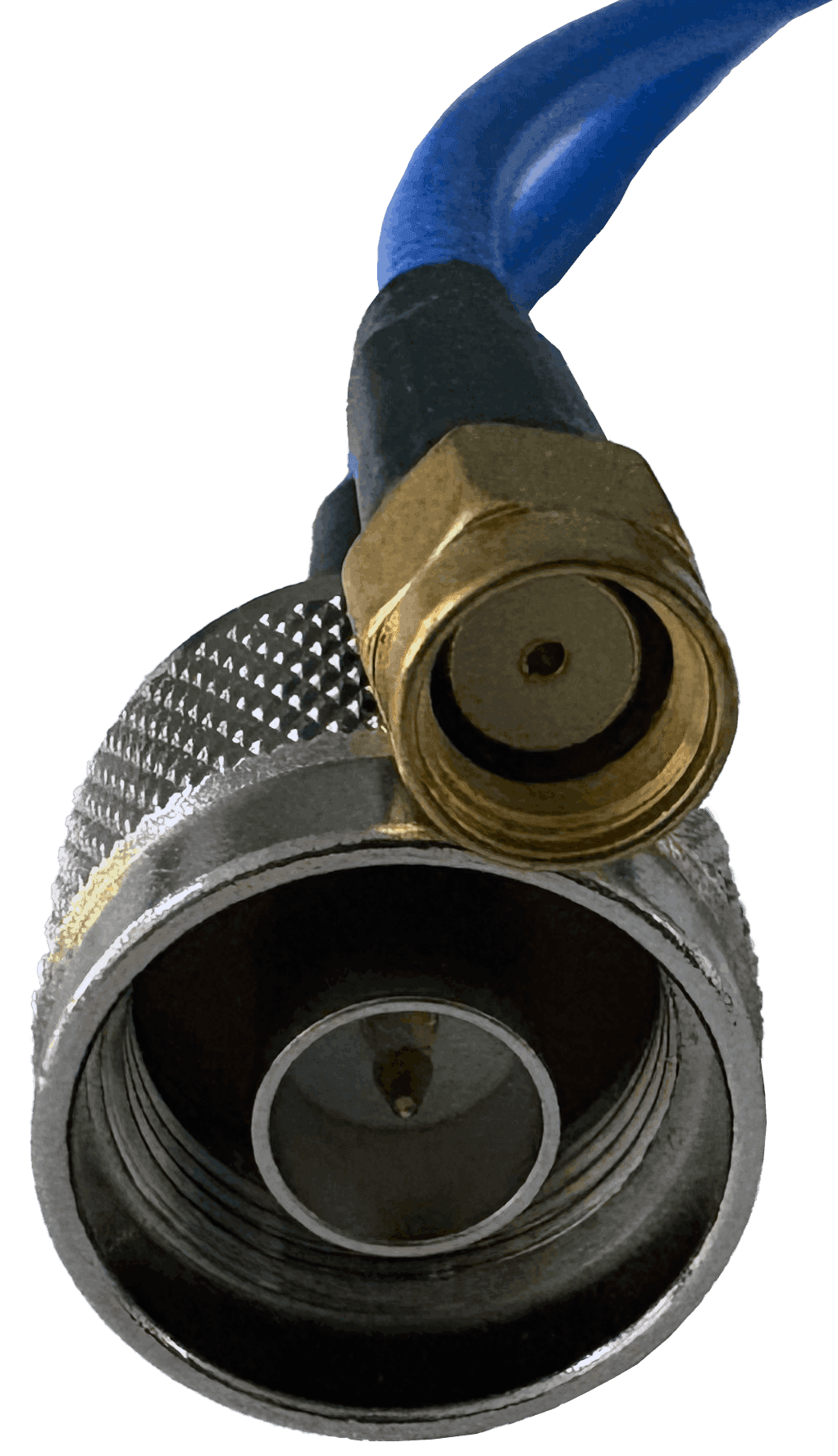

Radomo de fibra de vidrio
Radomo integrado de fibra de vidrio para rendimiento RF constante y protección ambiental.
Preguntas frecuentes
¿Cuál es el rango de frecuencias de la NPUW4?
La NPUW4 opera de 4.9 a 7.2 GHz: una sola antena cubre las bandas completas de 5 y 6 GHz, lista para radios MLO.
¿Qué ganancia tiene la NPUW4?
Según ficha: Baja 34 / Media 35 / Alta 36 dBi, con haz VPOL 2.9° y HPOL 2.8°.
¿Qué tipo de conector usa la NPUW4?
Dual N-Hembra, con jumper N a RPSMA incluido. Compatible con radios MLO 5 y 6.
¿Es compatible con enlaces de larga distancia?
Máximo alcance de la familia NPUW; el catálogo indica hasta ~100 km según radio y trayectoria.
¿Cuál es el VSWR típico?
El VSWR se mantiene ≤ 1.5 en el rango operativo según ficha.
¿Qué polarización admite?
La NPUW4 usa polarización Dual slant (45°–90° según modelo), ideal para MIMO 2×2 en backhaul.
¿Incluye jumpers o radomo?
La NPUW4 incorpora radomo de fibra de vidrio y jumper N a RPSMA incluido según ficha.
¿Es un producto mexicano?
Sí. Está hecho con materiales 100 % mexicanos y desarrollado por el departamento de I+D de NetPoint en México.
Hecho en México
Diseñado y fabricado en México con materiales 100 % nacionales por el departamento de I+D de NetPoint. Patente mexicana.
