Por David Alvarez | NetPoint
Cuando se instala una red Point to Multipoint (PMP), uno de los detalles que puede hacer una diferencia importante es la forma en que se instala la antena del cliente.

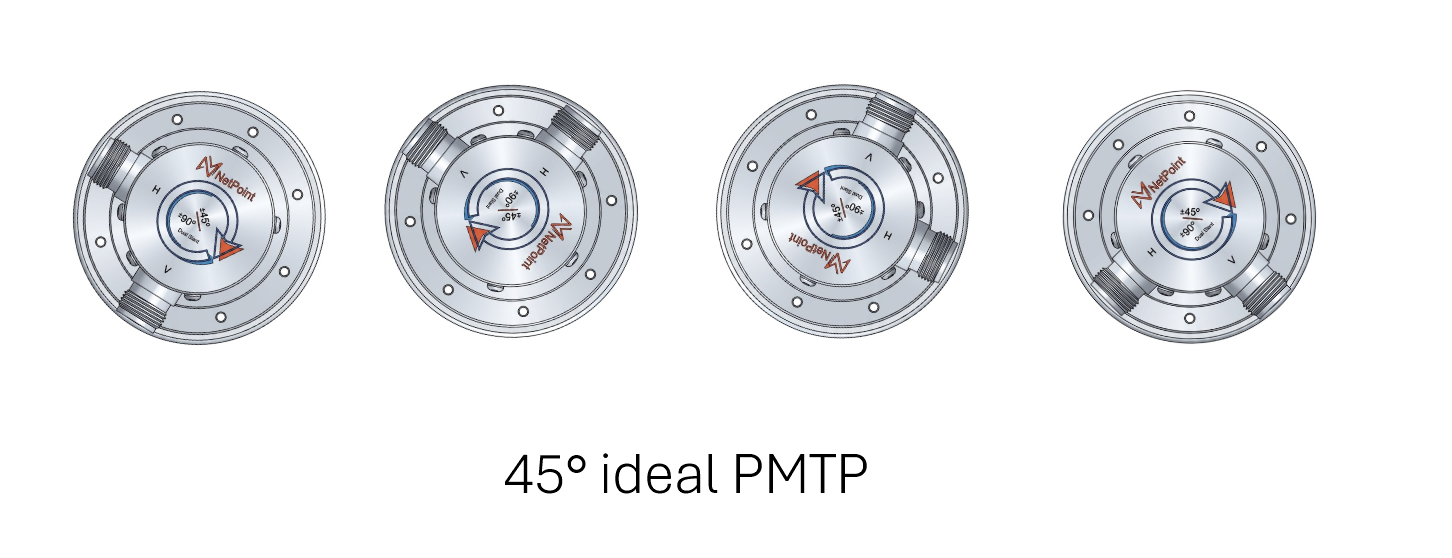

En las instalaciones donde una antena NetPoint es utilizada como CPE dentro de una red PMP, recomendamos instalarla con una orientación inclinada a 45°, siempre que la antena y el radio estén diseñados para trabajar correctamente con esta configuración de polarización.
¿Por qué 45°?
La principal razón es el manejo de interferencia.
En una red inalámbrica, diferentes radios pueden estar utilizando la misma frecuencia al mismo tiempo. El objetivo no es solamente conseguir que el CPE tenga una buena señal hacia el Access Point, sino también reducir la cantidad de señales no deseadas que recibe de otras redes o equipos.
La mayoría de los sistemas inalámbricos tradicionales utilizan polarización vertical u horizontal. Al instalar el CPE NetPoint con una inclinación de 45°, la polarización queda orientada de forma diagonal en lugar de estar directamente en vertical u horizontal.
Esto puede ayudar a reducir la cantidad de interferencia que el CPE recibe de señales que utilizan polarización vertical u horizontal.
Una mejor separación puede significar un enlace más limpio
Podemos pensar en la polarización como una especie de filtro.
Cuando la señal que queremos recibir y una señal interferente tienen diferentes polarizaciones, la antena puede rechazar parte de esa señal no deseada.
La instalación a 45° no hace que la antena tenga más ganancia. Su objetivo es mejorar las condiciones de RF en las que trabaja el CPE.
Esto puede ser especialmente importante en redes PMP donde un mismo sector atiende a muchos clientes y existen diferentes redes operando en frecuencias iguales o cercanas.
¿Por qué es importante en una red PMP?
Un enlace Point to Point solamente tiene dos extremos.
Una red PMP es diferente. Un solo sector puede comunicarse con muchos CPE al mismo tiempo y el entorno de RF puede ser mucho más complejo.
Cada cliente puede tener diferentes edificios, torres, árboles, redes vecinas y otras fuentes de interferencia alrededor de su instalación.
Mantener una orientación de 45° en los CPE NetPoint puede ayudar a crear un entorno de RF más controlado y proporcionar una mayor discriminación de polarización frente a señales no deseadas.
¿Qué sucede cuando utilizamos un Force 4600C?
Cuando una antena NetPoint se combina con un radio como el Cambium Networks Force 4600C, debemos considerar la antena y el radio como un solo sistema de RF.
El Force 4600C utiliza dos cadenas de RF para trabajar con 2×2 MIMO. Cuando se utiliza una antena NetPoint correctamente diseñada con doble polarización, las dos rutas de polarización trabajan juntas para mantener la conexión MIMO.
Por eso, el objetivo no es simplemente girar la antena 45° porque 45° sea "mejor".
La polarización de la antena, los puertos RF del radio y la polarización utilizada por el sector PMP deben estar correctamente relacionados entre sí.
El punto más importante
La instalación a 45° es principalmente una decisión de diseño de red, no simplemente una técnica de instalación.
En NetPoint recomendamos esta configuración cuando nuestra antena es seleccionada como CPE dentro de una red PMP porque puede proporcionar un nivel adicional de aislamiento de polarización y control de interferencia, manteniendo al mismo tiempo el desempeño necesario para el enlace inalámbrico.
Por esta razón, la configuración recomendada es (Ejemplo):
Sector PMP → CPE NetPoint → Inclinación de 45° → Correcta alineación de polarización → Force 4600C
La orientación exacta siempre debe confirmarse de acuerdo con el diseño de polarización de la antena y el equipo utilizado en el Access Point.
En pocas palabras
La instalación a 45° no busca darle más ganancia a la antena. Busca ayudar al CPE a recibir la señal que necesita mientras reduce el impacto de señales no deseadas a su alrededor.
En redes PMP con alta densidad de clientes, esta diferencia puede llegar a ser muy importante.
